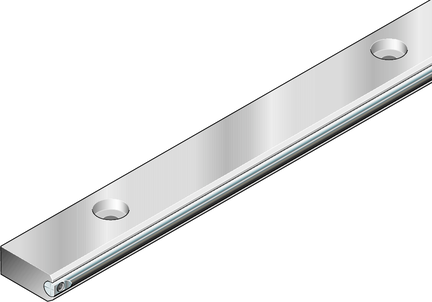

Szyna z rolkami bieżnymi, HNN, wielkość konstr. 32, aluminium-NRII, standardowe otwory, 32 F-H (R192613231) - Bosch-Rexroth

SKU: OC-REXROTH331591

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna z rolkami bieżnymi, HNN, wielkość konstr. 32, aluminium-NRII, standardowe otwory, 32 F-H (R192613231) - Bosch-Rexroth

Szyna z rolkami bieżnymi wyróżnia się następującymi cechami produktowymi:
Wielkość 32
Konstrukcja HNN: Szerokość = połowiczna, długość = normalna, wysokość = niska
Szyna prowadząca z aluminium z zabezpieczonymi wałami ze stali nierdzewnej
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa 00: Bez pokrywy
Standardowa liczba otworów
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od góry
Z zabezpieczonymi wałami ze stali nierdzewnej wg DIN EN ISO 683-17/ EN 10088

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	32
Materiał, prowadnice szynowe profilowe	Profil z aluminium i wały ze stali odpornej na korozję
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Informacja o długości maksymalnej Lmax	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Masa m (kg/m) [kg/m]	0.8
Masa [kg]	0
Zalecana długość szyny	L = n• T‒ 4 mm
Maksymalna temperatura robocza [°C]	+80
Minimalna temperatura robocza [°C]	-20
Podziałka T, szyna prowadząca [mm]	125
Wymiar A [mm]	26
Wymiar A2 [mm]	16
Wymiar D [mm]	11
Wymiary momentu pola 2. stopnia, oś y ly [mm⁴]	1913
Wymiary momentu pola 2. stopnia, oś z lz [mm⁴]	8841
Wymiar H [mm]	10.0
Wymiar H1 [mm]	3.5
Wymiar H2 [mm]	5
Wymiar L [mm]	3500
Wymiar S1 [mm]	6.5
Wymiar S2 [mm]	6
Wymiar T [mm]	125
Wymiar T1 min [mm]	13
Wymiar T1 s [mm]	60.5
Wymiar momentu oporowego, oś y Wy [mm³]	383
Wymiar momentu oporowego, oś z Wz [mm³]	665
Wskazówka, wymiar L	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
