Opis produktu - Szyna z rolkami bieżnymi, HNS, wielkość konstr. 52, aluminium-NRII, poczwórne otwory, 52-4 H (R192545231) - Bosch-Rexroth

Szyna z rolkami bieżnymi wyróżnia się następującymi cechami produktowymi:
Wielkość 52
Konstrukcja HNS: Szerokość = połowiczna, długość = normalna, wysokość = standardowa
Szyna prowadząca z aluminium z zabezpieczonymi wałami ze stali nierdzewnej
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa 00: Bez pokrywy
Poczwórna liczba otworów
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od góry
Do wyboru zatyczki ochronne
Z zabezpieczonymi wałami ze stali nierdzewnej wg DIN EN ISO 683-17/ EN 10088

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	52-4
Materiał, prowadnice szynowe profilowe	Profil z aluminium i wały ze stali odpornej na korozję
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Informacja o długości maksymalnej Lmax	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Masa m (kg/m) [kg/m]	3.5
Masa [kg]	0
Zalecana długość szyny	L = n• T‒ 4 mm
Maksymalna temperatura robocza [°C]	+80
Minimalna temperatura robocza [°C]	-20
Podziałka T, szyna prowadząca [mm]	62.5

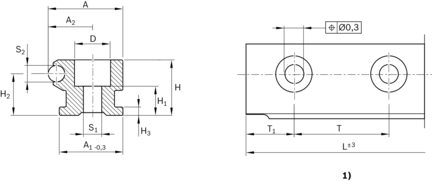

Wymiar A [mm]	42
Wymiar A1 [mm]	36
Wymiar A2 [mm]	26
Wymiar D [mm]	24
Wymiary momentu pola 2. stopnia, oś y ly [mm⁴]	105926
Wymiary momentu pola 2. stopnia, oś z lz [mm⁴]	111856
Wymiar H [mm]	34.0
Wymiar H1 [mm]	17
Wymiar H2 [mm]	25.1
Wymiar L [mm]	3500
Wymiar S1 [mm]	13
Wymiar S2 [mm]	10
Wymiar T [mm]	62.5
Wymiar T1 min [mm]	20
Wymiar T1 s [mm]	29.25
Wymiar momentu oporowego, oś y Wy [mm³]	5985
Wymiar momentu oporowego, oś z Wz [mm³]	5251
Wskazówka, wymiar L	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
