Szyna z rolkami bieżnymi, SNN, wielkość konstr. 52, aluminium-NRII, podwójne otwory, 52-2 F (R192425231) - Bosch-Rexroth

SKU: OC-REXROTH331604

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna z rolkami bieżnymi, SNN, wielkość konstr. 52, aluminium-NRII, podwójne otwory, 52-2 F (R192425231) - Bosch-Rexroth

Szyna z rolkami bieżnymi wyróżnia się następującymi cechami produktowymi:
Wielkość 52
Konstrukcja SNN: Szerokość = wąska, długość = normalna, wysokość = niska
Szyna prowadząca z aluminium z zabezpieczonymi wałami ze stali nierdzewnej
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa 00: Bez pokrywy
Podwójna liczba otworów
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Z zabezpieczonymi wałami ze stali nierdzewnej wg DIN EN ISO 683-17/ EN 10088

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	52-2
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Informacja o długości maksymalnej Lmax	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Masa m (kg/m) [kg/m]	3.1
Masa [kg]	0
Zalecana długość szyny	L = n• T‒ 4 mm
Maksymalna temperatura robocza [°C]	+80
Minimalna temperatura robocza [°C]	-20
Podziałka T, szyna prowadząca [mm]	125

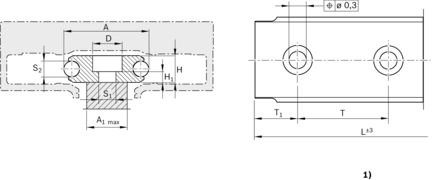

Wymiar A [mm]	52
Wymiar A1 maks. [mm]	32
Wymiar D [mm]	20
Wymiary momentu pola 2. stopnia, oś y ly [mm⁴]	20750
Wymiary momentu pola 2. stopnia, oś z lz [mm⁴]	91104
Wymiar H [mm]	18.0
Wymiar H1 [mm]	7
Wymiar H2 [mm]	9
Wymiar L [mm]	3500
Wymiar S1 [mm]	11
Wymiar S2 [mm]	10
Wymiar T [mm]	125
Wymiar T1 min [mm]	20
Wymiar T1 s [mm]	60.5
Wymiar momentu oporowego, oś y Wy [mm³]	2306
Wymiar momentu oporowego, oś z Wz [mm³]	3961
Wskazówka, wymiar L	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
