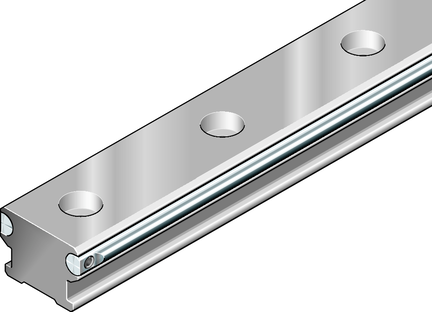

Szyna z rolkami bieżnymi, SNS, wielkość konstr. 25, aluminium-NRII, standardowe otwory, 25 (R192112531) - Bosch-Rexroth

SKU: OC-REXROTH331615

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna z rolkami bieżnymi, SNS, wielkość konstr. 25, aluminium-NRII, standardowe otwory, 25 (R192112531) - Bosch-Rexroth

Szyna z rolkami bieżnymi wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca z aluminium z zabezpieczonymi wałami ze stali nierdzewnej
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa 00: Bez pokrywy
Standardowa liczba otworów
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od góry
Do wyboru zatyczki ochronne
Z zabezpieczonymi wałami ze stali nierdzewnej wg DIN EN ISO 683-17/ EN 10088
Korpusy szyny z aluminium (eloksalowane)
Zabezpieczone prowadnice z nierdzewnych precyzyjnych wałów stalowych

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	25
Materiał, prowadnice szynowe profilowe	Profil z aluminium i wały ze stali odpornej na korozję
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Informacja o długości maksymalnej Lmax	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Masa m (kg/m) [kg/m]	1
Masa [kg]	0
Zalecana długość szyny	L = n• T‒ 4 mm
Maksymalna temperatura robocza [°C]	+80
Minimalna temperatura robocza [°C]	-20
Podziałka T, szyna prowadząca [mm]	62.5

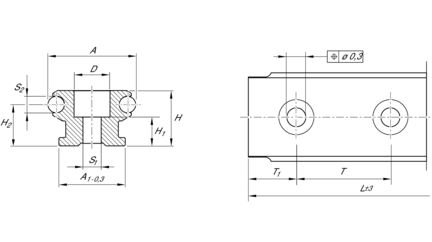

Wymiar A [mm]	25
Wymiar A1 [mm]	21
Wymiar D [mm]	9.4
Wymiary momentu pola 2. stopnia, oś y ly [mm⁴]	4738
Wymiary momentu pola 2. stopnia, oś z lz [mm⁴]	6432
Wymiar H [mm]	15.0
Wymiar H1 [mm]	6
Wymiar H2 [mm]	10.6
Wymiar L [mm]	3500
Wymiar S1 [mm]	5.5
Wymiar S2 [mm]	6
Wymiar T [mm]	62.5
Wymiar T1 min [mm]	13
Wymiar T1 s [mm]	29.25
Wymiar momentu oporowego, oś y Wy [mm³]	623
Wymiar momentu oporowego, oś z Wz [mm³]	613
Wskazówka, wymiar L	Do długości 3500 mm prowadnice są wykonane z jednoczęściowych precyzyjnych wałów stalowych
