Transmiter ciśnienia PT-004-AFG14-A-ZVG/US (PT0505) - IFM
SKU: OC-IFM014900
MPN: PT0505
Producent:
IFM
Cena netto/szt.
609,75 zł
749,99 zł
brutto/szt.
.png)
Opis produktu - Transmiter ciśnienia PT-004-AFG14-A-ZVG/US (PT0505) - IFM
- Dokładny pomiar ciśnienia bezwzględnego niezależnie od ciśnienia powietrza otoczenia
- Do stosowania w aplikacjach wymagających bardzo dokładnej regulacji ciśnienia
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
- Niewielka obudowa do użytku w ograniczonej przestrzeni
- Długoterminowa stabilność dzięki dużej powtarzalności i niewielkiemu błędowi liniowości
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) |
Aplikacja
| Aplikacja | do aplikacji przemysłowych | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | 0...80 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | Ciśnienie absolutne |
Dane elektryczne
| Napięcie zasilania[V] | 8...30 DC |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | 800; (Ub = 24 V; (Ub - 8 V) / 20 mA) |
| Zabezpieczenie przed zwarciem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 1,0; (uwzg. błąd zera i zakresu, nieliniowość, histerezę) |
| Odchylenie liniowości[% zakresu] | < ± 0,5 (BFSL) / < ± 1,0 (LS) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (na rok) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,2; (0...80 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,2; (0...80 °C) |
Czasy reakcji
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 4 |
Warunki pracy
| Temperatura otoczenia[°C] | 0...80 |
| Temperatura składowania[°C] | -20...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 815 | ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 118,65 |
| Obudowa | cylindryczna |

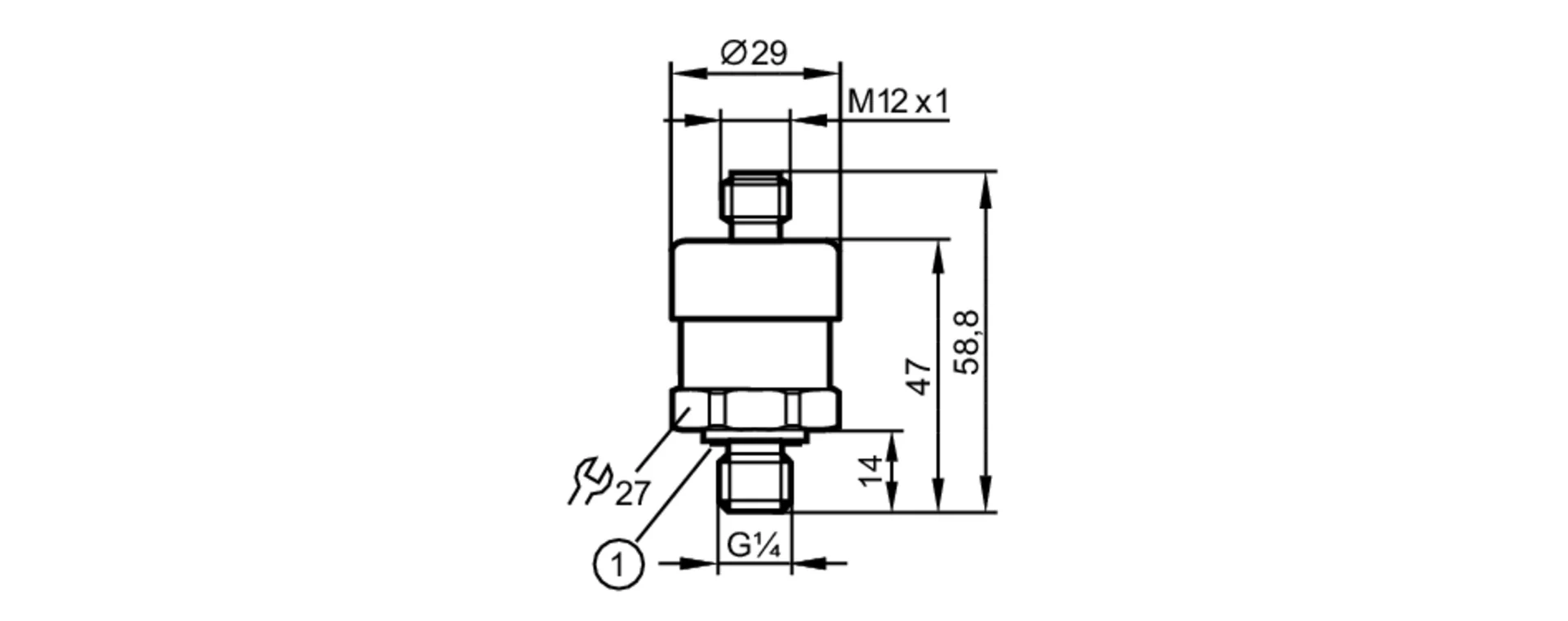

| Wymiary[mm] | Ø 29 / L = 58,8 |
| Materiał | stal nierdzewna (1.4404 / 316L); HNBR; PA |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) |
| Min. liczba cykli ciśnienia | 10 milionów |
| Moment dokręcający[Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) |
| Uszczelnienie przyłącza procesowego | NBR (DIN EN ISO 1179-2) |
| Wypełnienie separatora | olej syntetyczny |
| Zintegrowany tłumik | nie |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Transmiter ciśnienia PT-004-AFG14-A-ZVG/US (PT0505) - IFM
Nr kat.
OC-IFM014900
Pliki do pobrania - Transmiter ciśnienia PT-004-AFG14-A-ZVG/US (PT0505) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
