Transmiter ciśnienia PU-360PSEU96-V-DVG/DE (PU1701) - IFM

SKU: OC-IFM015016 MPN: PU1701
Producent: IFM
Cena netto/szt. 609,75 zł
749,99 zł brutto/szt.
Transmiter ciśnienia PU-360PSEU96-V-DVG/DE (PU1701) - IFM
609,75 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 4 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Transmiter ciśnienia PU-360PSEU96-V-DVG/DE (PU1701) - IFM

  • Do niezawodnego wykrywania ciśnienia w układzie w maszynach mobilnych
  • Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
  • Niewielka obudowa do użytku w ograniczonej przestrzeni
  • Konektor DEUTSCH do szybkiego i łatwego podłączania do systemu pokładowego
  • Długoterminowa stabilność dzięki dużej powtarzalności i niewielkiemu błędowi liniowości

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść analogowych: 1
Zakres pomiarowy
0...3600 psi0...20680 kPa
Przyłącze procesowepołączenie gwintowane 9/16" - 18 UNF gwint zewnętrzny

Aplikacja

Aplikacjadla aplikacji mobilnych
Mediaciecze i gazy
Temperatura medium[°C]-40...125
Minimalne ciśnienie niszczące
17400 psi99,98 MPa
Wytrzymałość na ciśnienie
9000 psi50 MPa
Uwaga dot. przeciążalności
statyczne
Odporność na podciśnienie
-14,5 psi-0,1 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]8...32 DC
Pobór prądu[mA]< 12
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 0,1

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść1
Sygnał wyjściowysygnał analogowy
Liczba wyjść analogowych1
Analogowe wyjście napięciowe[V]0,5...4,5
Min. rezystancja obciążenia[Ω]2000
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
0...3600 psi0...20680 kPa

Dokładność / odchylenie

Powtarzalność[% zakresu]< ± 0,05; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki[% zakresu]< ± 0,8; (uwzględnia nieliniowość, histerezę, powtarzalność oraz błędy wynikające z zakresu i ustawienia zera)
Odchylenie liniowości[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS)
Odchylenie histerezy[% zakresu]< ± 0,2
Stabilność długotrwała[% zakresu]< ± 0,1; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)

Czasy reakcji

Czas odpowiedzi skokowej wyjścia analogowego[ms]2

Warunki pracy

Temperatura otoczenia[°C]-40...100
Temperatura składowania[°C]-40...100
OchronaIP 67; IP 69K

Testy / dopuszczenia

EMC
zgodny z EKG ONZ R10, rev. 5
ISO 11452-2100 V/m
DIN EN 61326-1
Odporność na wstrząsy
DIN EN 60068-2-27500 g (1 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]658
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]61,5
Obudowacylindryczna

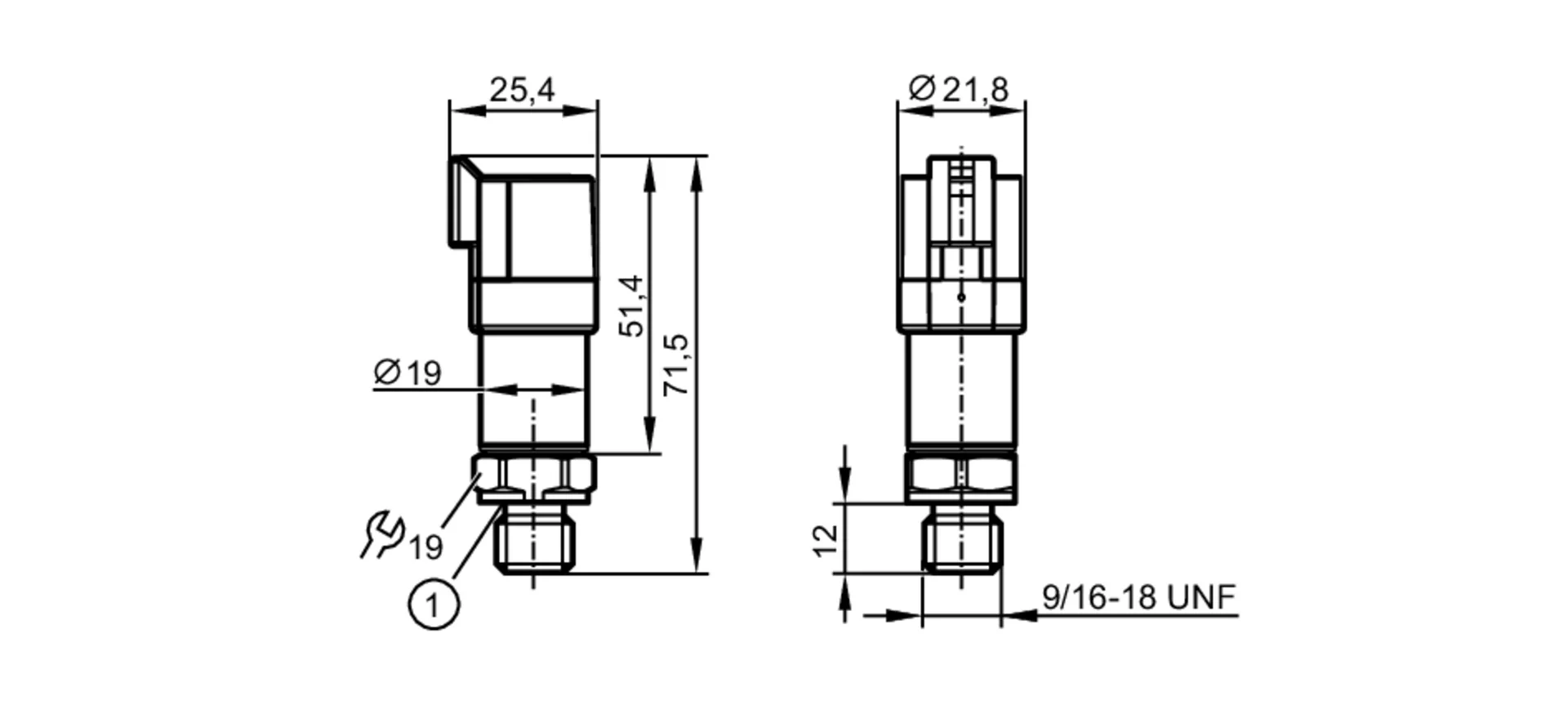

Wymiary[mm]Ø 19 / L = 71,5
Materiałstal nierdzewna 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PPS
Materiały części w kontakcie z mediumstal nierdzewna 1.4542 (17-4 PH / 630)
Min. liczba cykli ciśnienia60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym)
Moment dokręcający[Nm]25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.)
Przyłącze procesowepołączenie gwintowane 9/16" - 18 UNF gwint zewnętrzny
Uszczelnienie przyłącza procesowegoHNBR (DIN EN ISO 1179-2)
Zintegrowany tłumiktak

Uwagi

Uwagi
BFSL = Best Fit Straight Line
LS = ustawianie wartości brzegowej
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x konektor DEUTSCH (DT04-3P); Maks. długość przewodu: 30 m
