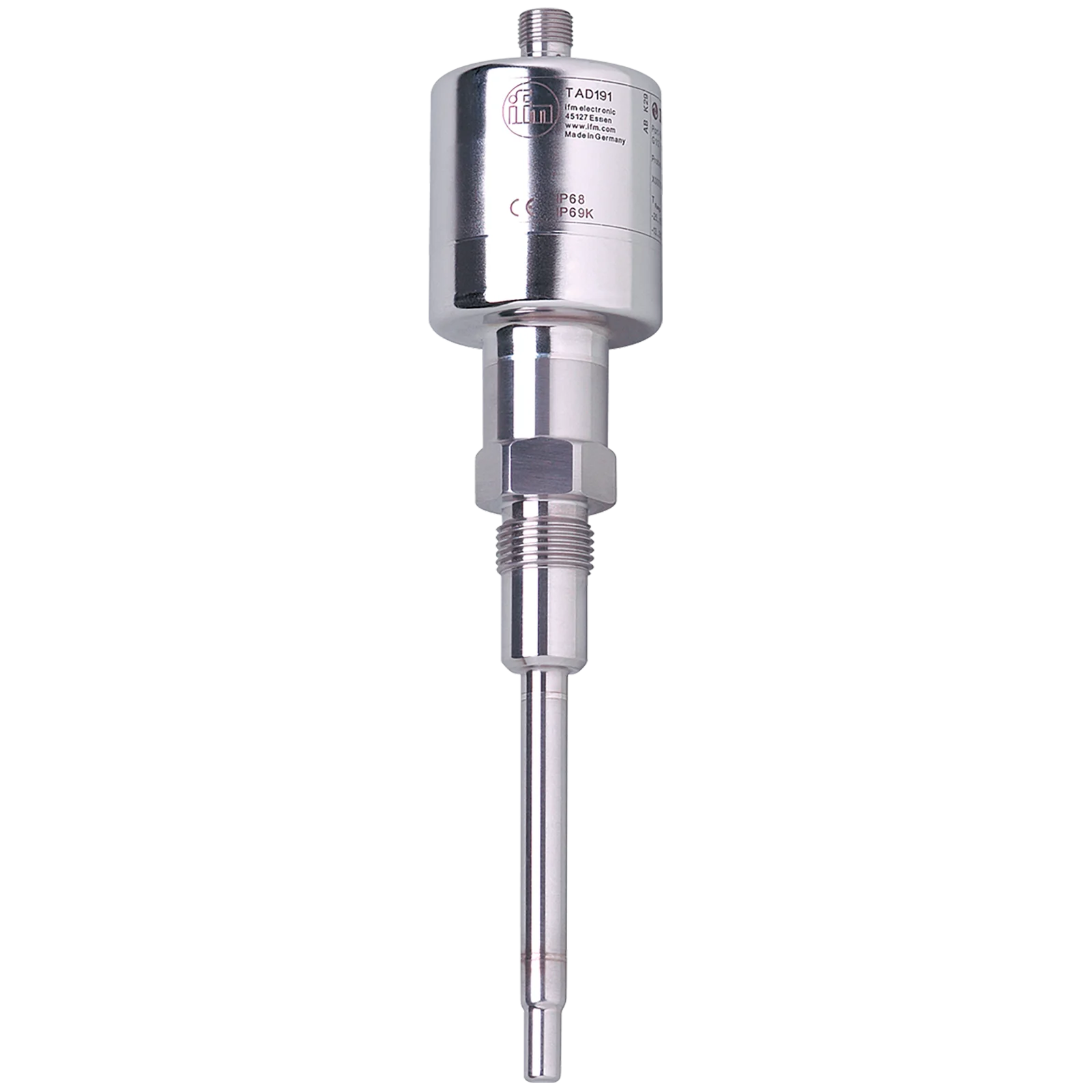

Transmiter temperatury z funkcją detekcji dryftu TAD088KLER12-A-DKG/US (TAD191) - IFM
SKU: OC-IFM017012
MPN: TAD191
Producent:
IFM
Cena netto/szt.
3 023,55 zł
3 718,97 zł
brutto/szt.
.png)
Opis produktu - Transmiter temperatury z funkcją detekcji dryftu TAD088KLER12-A-DKG/US (TAD191) - IFM
- Higieniczna konstrukcja zgodna z wymaganiami przemysłu spożywczego
- Precyzyjne, skalowalne wyjście analogowe i duża dokładność w całym zakresie temperatury
- Z wyjściem diagnostycznym do monitoringu dryfu i awarii
- Duże bezpieczeństwo procesu dzięki samokontroli
- W tym bezpłatny 5-punktowy certyfikat kalibracji.
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Interfejs komunikacyjny | IO-Link | ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny stożek uszczelniający | ||
| Długość instalacyjna EL[mm] | 87,5 |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Element pomiarowy | 1 x Pt 1000 + 1 x NTC; (termicznie sprzężone, z funkcją backup (pomiar temperatury nawet w przypadku uszkodzenia jednego elementu)) | ||
| Media | ciecze i gazy | ||
| Wytrzymałość na ciśnienie |
| ||
| Minimalna głębokość zanurzenia[mm] | 25 | ||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 50 |
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC; (supply class 2 zgodnie z cULus) |
| Pobór prądu[mA] | 6; (24 V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 8 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / normalnie zamknięte / sygnał diagnostyczny; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 150; (200 (...60°C); 250 (...40 °C)) |
| Wyjście diagnostyczne | Monitorowanie dryftu; Monitorowanie usterek |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | (Ub - 15 V) x 50 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Długość sondy L[mm] | 87,5 | ||
| Zakres pomiarowy |
| ||
| Wskazówki dotyczące zakresu pomiaru |
| ||
| Ustawienia fabryczne | 0...150 °C / 32...302 °F | ||
| Ostrzeżenie o wystapieniu dryftu |
| ||
| Dryft - alarm |
| ||
| W krokach co |
|
| Rozdzielczość | |
|---|---|
| Rozdzielczość wyjścia analogowego[K] | 0,05 |
Dokładność / odchylenie
| Dokładność wyjścia analogowego[K] | ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (sonda całkowicie zanurzona w medium aż do kołnierza uszczelniającego) |
| Współczynnik temperaturowy[% na zakres 10 K] | < ± 0,01; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) |
Czasy reakcji
| Odpowiedź dynamiczna T05 / T09[s] | 3 / 6 |
Software / programowanie
| Możliwości parametryzacji | próg alarmu dryftu / ostrzeżenie o dryfcie; Fail-Safe; Jednostka wyświetlana; skalowanie wyjścia analogowego; redundancja przełączania; wyjście diagnostyczne; logika przełączania; normalnie otwarte / zamknięte |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM1 (4,8 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 1 | ||||
| Ilość danych binarnych | 1 | ||||
| Min.czas cyklu procesu[ms] | 18,8 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 213 | ||
| Uwaga dotycząca dopuszczeń |
|

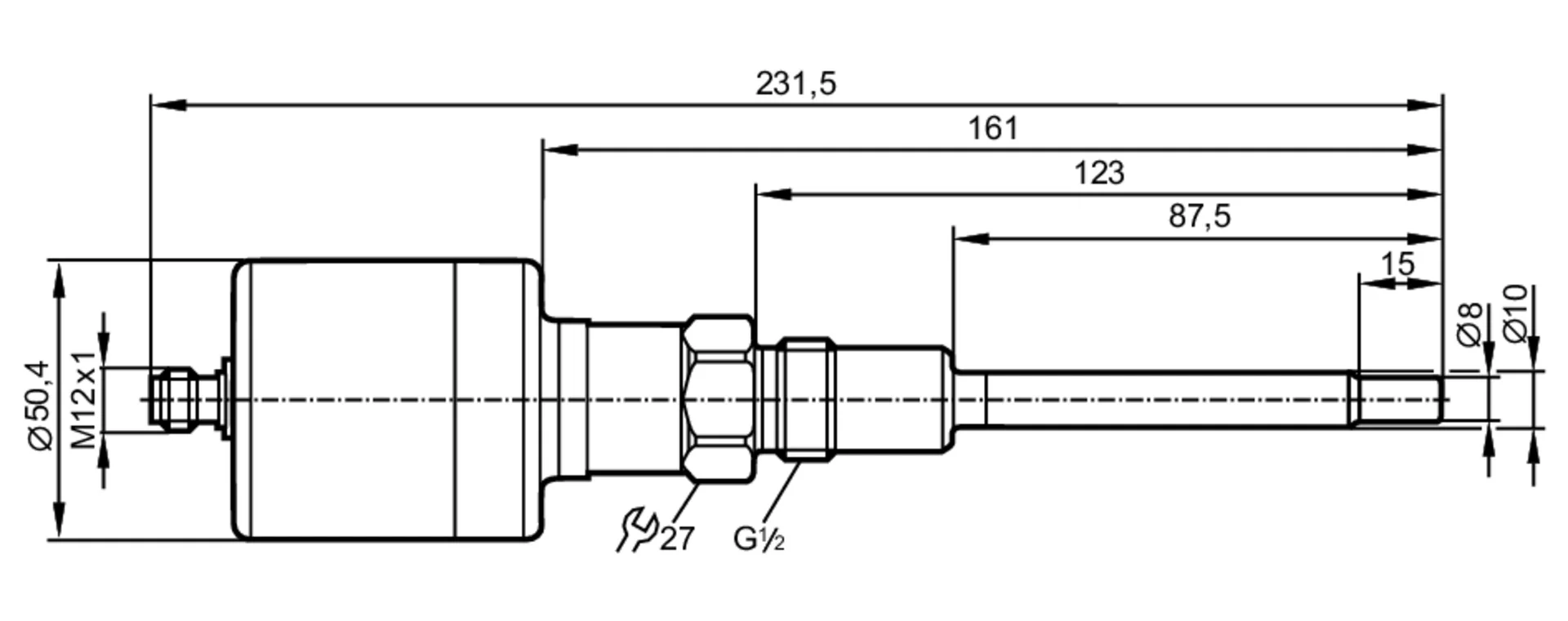

Dane mechaniczne
| Waga[g] | 345 |
| Obudowa | cylindryczna |
| Wymiary[mm] | Ø 50,4 / L = 231,5 |
| Materiał | stal kwasoodporna (1.4435 / 316L); stal nierdzewna (1.4404 / 316L); PEI; FKM |
| Materiały części w kontakcie z medium | stal kwasoodporna (1.4435 / 316L); stal nierdzewna (1.4404 / 316L) |
| Moment dokręcający[Nm] | 30...50 |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny stożek uszczelniający |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | Ra: < 0,6 |
| Średnica sondy[mm] | 10 |
| Długość instalacyjna EL[mm] | 87,5 |
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
|
Parametry techniczne - Transmiter temperatury z funkcją detekcji dryftu TAD088KLER12-A-DKG/US (TAD191) - IFM
Nr kat.
OC-IFM017012
Pliki do pobrania - Transmiter temperatury z funkcją detekcji dryftu TAD088KLER12-A-DKG/US (TAD191) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
