Opis produktu - Tuleja toczna kołnierzowa, kołnierz, 5, z dwiema uszczelkami, KBMF-5-DD (R074050500) - Bosch-Rexroth

Kołnierzowa tuleja toczna
Standardowe (metalowe)
Kołnierz
Średnica wału d = 5
Z dwoma uszczelkami
Wersja: Normalny

Wytrzymała, całkowicie metalowa obudowa z klatką ze stali, do trudnych warunków otoczenia i silnego zanieczyszczenia
Liczne puste przestrzenie jako rezerwuar smaru, dla długich interwałów smarowania lub smarowania dożywotniego
Do zastosowań w obróbce drewna, odlewniach i cementowniach
Ewentualny wtłaczany brud dostaje się do pustych przestrzeni, co zapobiega blokowaniu się tulei tocznej.
Zintegrowane pierścienie uszczelniające
Hartowana i szlifowana tuleja
Klatka prowadząca z POM
Kulki ze stali do łożysk tocznych

Cechy produktów
Średnica wału d [mm]	5.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	F – kołnierz
Seria	Standardowe (metalowe)
Typ	Tuleja toczna
Uszczelnienie	2 zintegrowane pierścienie uszczelniające
Smarowanie	Brak nasmarowania
Maksymalna nośność dynamiczna Cmax [N]	185.0
Maksymalne przyspieszenie amax [m/s²]	100.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.5
Długość tulei tocznej [mm]	22.0
Wymiar zewnętrzny D [mm]	12.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	W przypadku tulei tocznych bez pierścieni uszczelniających i z klatkami prowadzącymi dopuszczalne są również wyższe temperatury. Należy uwzględnić spadki nośności.
Masa [kg]	0.03
Wskazówka, maksymalny współczynnik nośności dynamicznej Cmax	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, minimalny współczynnik nośności dynamicznej Cmin	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, odstęp promieniowy wału h6	Obliczona statystycznie na podstawie tolerancji obwodu i tolerancji wału. Zalecana tolerancja otworu obudowy: H6 lub H7.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	0.8

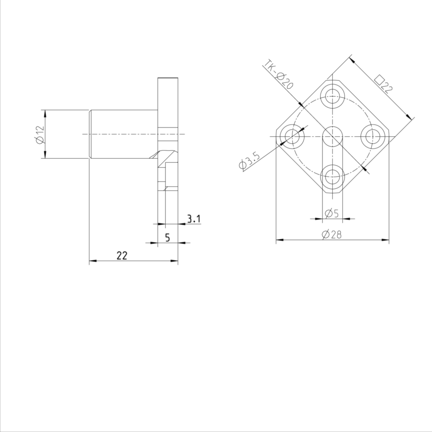

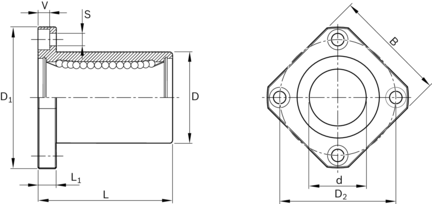

Wymiar B [mm]	22
Wymiar D [mm]	12
Wymiar D1 [mm]	28
Wymiar D2 [mm]	20
Wymiar L [mm]	22
Tolerancja wymiaru L [mm]	±0.3
Wymiar L1 [mm]	5
Wymiar S [mm]	3.5
Wymiar V [mm]	3.1
