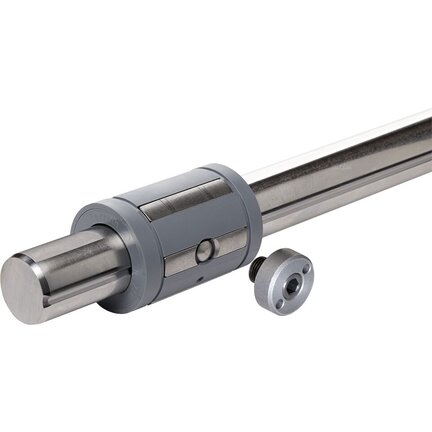

Tuleja toczna momentowa, bez uszczelki, KBDR1-16-SPECIAL (R069601686) - Bosch-Rexroth

SKU: OC-REXROTH331653

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Tuleja toczna momentowa, bez uszczelki, KBDR1-16-SPECIAL (R069601686) - Bosch-Rexroth

Momentowa tuleja toczna (standardowa)
Rowki toczne = 1
Średnica wału d = 16
Bez uszczelki
Bez wału
SPECIAL = długość wału obrabiana zgodnie z rysunkiem

Do samonośnych, sztywnych skrętnie prowadnic z tylko jednym wałem
Momentowe tuleje toczne ze śrubą nastawczą, fabrycznie ustawione bezluzowo
Obróbka wałów zgodnie z życzeniem klienta
Precyzyjny wał stalowy z jednym rowkiem tocznym do przenoszenia momentów obrotowych
Klatka prowadząca i tuleja zewnętrzna z PA lub POM
Wkładki stalowe ze stali hartowanej
Kulki ze stali do łożysk tocznych
Śruba nastawcza ze stali hartowanej
Przeciwnakrętka ze stali

Cechy produktów
Średnica wału d [mm]	16.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	– zamknięte
Seria	Moment obrotowy
Typ	Tuleja toczna
Uszczelnienie	bez pierścieni uszczelniających
Rowki toczne	1
Wartość nośności dynamicznej C [N]	780.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dynamiczny moment zginający Mt [Nm]	3.3
Długość tulei tocznej [mm]	36.0
Wymiar zewnętrzny D [mm]	26.0
Masa m (kg/m) [kg/m]	1.57
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0
Wartość nośności statycznej C0 [N]	530.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.

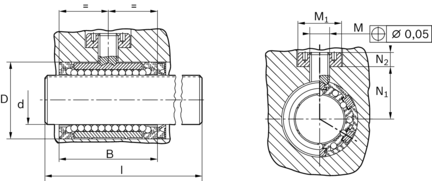

Wymiar B [mm]	36
Wymiar D [mm]	26
Wymiar M1 [mm]	14
Wymiar N1 [mm]	19.5
Wymiar N2 [mm]	5
Długość standardowa l wału [mm]	400
