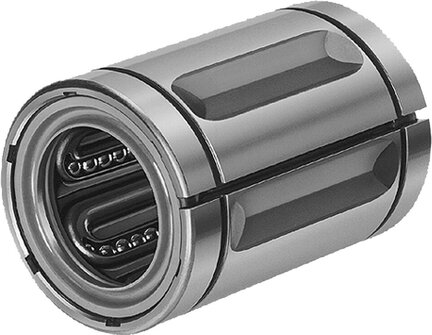

Tuleja toczna standardowa, ustawiana, 5, bez uszczelki, KBM-E-5 (R061030500) - Bosch-Rexroth

SKU: OC-REXROTH009903

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Tuleja toczna standardowa, ustawiana, 5, bez uszczelki, KBM-E-5 (R061030500) - Bosch-Rexroth

Standardowa tuleja toczna
Standardowe (metalowe)
Ustawiane
Średnica wału d = 5
Bez uszczelki
Wersja: normalna

Wytrzymała, całkowicie metalowa obudowa z klatką ze stali, do trudnych warunków otoczenia i silnego zanieczyszczenia
Liczne puste przestrzenie jako rezerwuar smaru, dla długich interwałów smarowania lub smarowania dożywotniego
Bez uszczelnień lub z klatkami ze stali dla zakresu temperatur znacząco powyżej 80°C bądź zastosowań próżniowych
Ustawiany odstęp promieniowy
Ze zintegrowanymi pierścieniami uszczelniającymi w przypadku większego narażenia na zabrudzenie
Do zastosowań w obróbce drewna, odlewniach i cementowniach
Ewentualny wtłaczany brud dostaje się do pustych przestrzeni, co zapobiega blokowaniu się tulei tocznej.
Wersja bez pierścieni uszczelniających ma zintegrowane stalowe pierścienie mocujące; od średnicy wału 12 dopuszczalne są wyższe temperatury
Hartowana i szlifowana tuleja
Klatka prowadząca ze stali (średnice wału 5 i 8 z klatką z tworzywa sztucznego PA)
Kulki ze stali do łożysk tocznych

Cechy produktów
Średnica wału d [mm]	5.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	E – ustawialne
Seria	Standardowe (metalowe)
Typ	Tuleja toczna
Uszczelnienie	bez pierścieni uszczelniających
Smarowanie	Brak nasmarowania
Maksymalna nośność dynamiczna Cmax [N]	210.0
Maksymalne przyspieszenie amax [m/s²]	100.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.5
Długość tulei tocznej [mm]	22.0
Wymiar zewnętrzny D [mm]	12.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	W przypadku tulei tocznych bez pierścieni uszczelniających i z klatkami prowadzącymi dopuszczalne są również wyższe temperatury. Należy uwzględnić spadki nośności.
Współczynnik tarcia μ	0.001 ... 0.004
Informacja o współczynniku tarcia μ	Siła tarcia nieuszczelnionych tulei tocznych przy smarowaniu olejem. Wartość tarcia jest najmniejsza pod dużym obciążeniem; przy niewielkich obciążeniach może jednak być większa niż podana wartość.
Masa [kg]	0.02
Wskazówka, siła wyrywająca	Pierścień uszczelniający: Pomnożyć wartość przez współczynnik 0,5.
Wskazówka, maksymalny współczynnik nośności dynamicznej Cmax	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, minimalny współczynnik nośności dynamicznej Cmin	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, siła tarcia FR	Pierścień uszczelniający: Pomnożyć wartość przez współczynnik 0,5.
Siła zrywania [N]	0.8

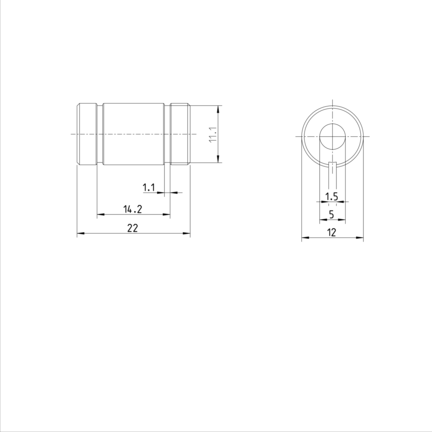

Wymiar C h12 [mm]	22
Wymiar C1 H13 [mm]	14.2
Wymiar C2 [mm]	1.1
Wymiar D [mm]	12
Wymiar D1 [mm]	11.1
Wymiar E [mm]	1.5
