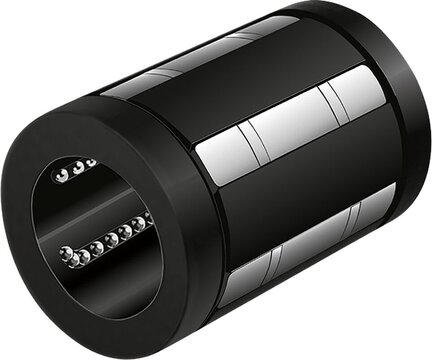

Tuleja toczna Super B, zamknięta, 20, z uszczelką, KBB-20-D (R067212040) - Bosch-Rexroth

SKU: OC-REXROTH010360

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Tuleja toczna Super B, zamknięta, 20, z uszczelką, KBB-20-D (R067212040) - Bosch-Rexroth

Super tuleja toczna
Super B (bez wyrównania błędu prostoliniowości)
Zamknięty
Średnica wału d = 20
Z uszczelką

Ekonomiczna tuleja toczna do wysokich wymagań
Hartowane wkładki stalowe ze szlifowanym rowkiem tocznym i zoptymalizowanymi skosami wlotowymi kulek dla niezakłóconej, spokojnej pracy i długiej żywotności
Bez wyrównania błędu prostoliniowości, do przenoszenia małych wartości momentu wywracającego w kierunku osiowym
Duża prędkość przemieszczania (5 m/s)
Zintegrowane pierścienie uszczelniające, założone wcześniej pierścienie uszczelniające lub bez pierścieni uszczelniających
Klatka prowadząca i tuleja zewnętrzna z PA lub POM
Kulki ze stali do łożysk tocznych
Brak nasmarowania wstępnego

Cechy produktów
Średnica wału d [mm]	20.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	– zamknięte
Seria	Super B (bez wyrównania błędu prostoliniowości)
Typ	Tuleja toczna
Uszczelnienie	1 zintegrowany pierścień uszczelniający
Smarowanie	Brak nasmarowania
Maksymalna nośność dynamiczna Cmax [N]	2470.0
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Długość tulei tocznej [mm]	45.0
Wymiar zewnętrzny D [mm]	32.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Współczynnik tarcia μ	0.001 ... 0.0025
Informacja o współczynniku tarcia μ	Siła tarcia nieuszczelnionych tulei tocznych przy smarowaniu olejem. Wartość tarcia jest najmniejsza pod dużym obciążeniem; przy niewielkich obciążeniach może jednak być większa niż podana wartość.
Masa [kg]	0.07
Wskazówka, siła wyrywająca	Pierścień uszczelniający: Pomnożyć wartość przez współczynnik 0,5.
Wskazówka, maksymalny współczynnik nośności dynamicznej Cmax	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, minimalny współczynnik nośności dynamicznej Cmin	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, siła tarcia FR	1. Jeden pierścień uszczelniający Pomnożyć wartość przez współczynnik 0,5. 2. Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	3

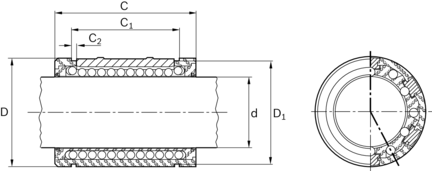

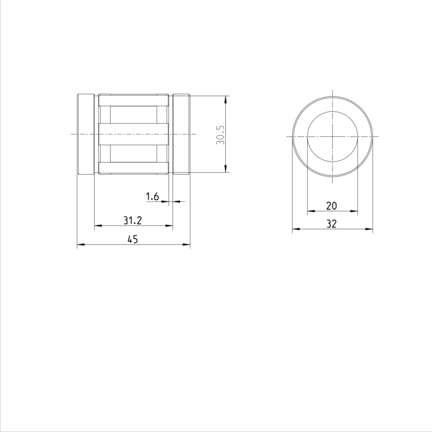

Wymiar C h13 [mm]	45
Wymiar C1 H13 [mm]	31.2
Wymiar C2 [mm]	1.6
Wymiar D [mm]	32
Wymiar D1 [mm]	30.5
