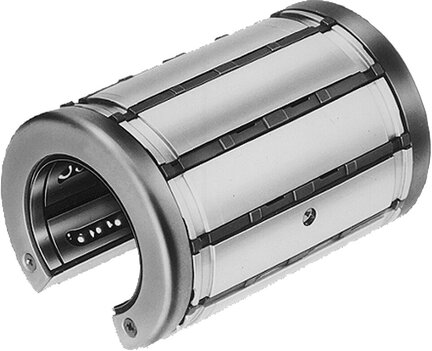

Tuleja toczna Super SH, otwarta, 20, bez uszczelki, KBSH-O-20 (R073102000) - Bosch-Rexroth

SKU: OC-REXROTH010683

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Tuleja toczna Super SH, otwarta, 20, bez uszczelki, KBSH-O-20 (R073102000) - Bosch-Rexroth

Super tuleja toczna
Super SH
Otwarty
Średnica wału d = 20
Bez uszczelki

Wysoce precyzyjna tuleja toczna do poruszania dużych mas
Hartowane wkładki stalowe ze szlifowanym rowkiem tocznym i szlifowanymi tylnymi częściami wkładek, zapewniające najwyższą precyzję
Jeszcze większa liczba szyn prowadzących niż w Super H, dla zapewnienia najwyższej nośności i sztywności
Naprawia ugięcie wału i błędy wyrównania do 30'
Duża prędkość przemieszczania (5 m/s)
Z uszczelnieniem wzdłużnym
Ze zintegrowanymi, dwuwargowymi pierścieniami uszczelniającymi lub bez nich
Klatka prowadząca z POM
Kulki ze stali do łożysk tocznych
Dwa metalowe pierścienie mocujące

Cechy produktów
Średnica wału d [mm]	20.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	O – otwarte
Seria	Super SH
Typ	Tuleja toczna
Uszczelnienie	bez pierścieni uszczelniających
Smarowanie	Brak nasmarowania
Wartość nośności dynamicznej C [N]	3530.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Długość tulei tocznej [mm]	45.0
Wymiar zewnętrzny D [mm]	32.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-20 °C ... +80 °C
Współczynnik tarcia μ	0.001 ... 0.004
Informacja o współczynniku tarcia μ	Siła tarcia nieuszczelnionych tulei tocznych przy smarowaniu olejem. Wartość tarcia jest najmniejsza pod dużym obciążeniem; przy niewielkich obciążeniach może jednak być większa niż podana wartość.
Masa [kg]	0.08
Wartość nośności statycznej C0 [N]	2530.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła wyrywająca	Pierścień uszczelniający: Pomnożyć wartość przez współczynnik 0,5.
Wskazówka, siła tarcia FR	Pierścień uszczelniający: Pomnożyć wartość przez współczynnik 0,5.
Siła zrywania [N]	5

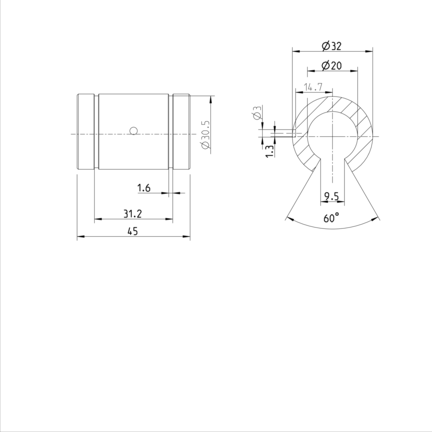

Wymiar C h13 [mm]	45
Wymiar C1 H13 [mm]	31.2
Wymiar C2 [mm]	1.6
Wymiar D [mm]	32
Wymiar D1 [mm]	30.5
Wymiar E [mm]	9.5
Wymiar S3 [mm]	3
Wskazówka, wymiar E	Najmniejszy wymiar w odniesieniu do wału Ø d
Kąt α [°]	60
