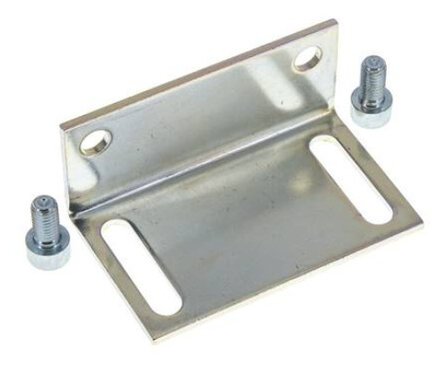

Uchwyt kątowy do filtra, ze śrubami

FILTRY WYSOKOCIŚNIENIOWE DO SPRĘŻONEGO POWIETRZA G 3/8" - G 2" DO 40 bar

Zastosowanie filtrów wysokociśnieniowych do sprężonego powietrza G 3/8" - G 2" do 40 bar

• Filtry dokładne wysokociśnieniowe z gwintami G 3/8 - G 2" wykorzystywane są w układach pneumatyki o wysokich ciśnieniach

• Filtry do wysokiego ciśnienia są przeznaczone do pracy w instalacjach o ciśnieniu do 40 bar
• Filtry wysokiego ciśnienia mocowane są indywidualnie (nie stanowią elementy typowej stacji przygotowania powietrza FRL)
• Filtry do wysokiego ciśnienia w wykonaniu standardowym zatrzymują cząstki o wielkości powyżej 40 µm (dostępna wersja z filtracją 5 µm)

Zasada filtracji:

Filtrowanie na zasadzie odśrodkowej przez zawirowanie strugi i przez filtr spiekany

Elementy mocujące i montażowe:

• Do zamocowania filtra przeznaczone są kątowniki mocujące BW2040 (zobacz), BW3040F (zobacz) i BW8040F (zobacz)

Wkłady filtrujące:

Do filtrów wysokociśnieniowych są dostępne są:

wymienne wkłady filtrujące 40 µm:

FILTER 2040 (dla G 3/8" - G 1/2") (zobacz), FILTER 3040 (dla G 3/4" - G 1") (zobacz) , FILTER 8040 (dla G 1-1/2" - G 2") (zobacz)

wymienne wkłady filtrujące 5 µm:

5 µm FILTER 2040- 5(dla G 3/8" - G 1/2")  (zobacz), FILTER 3040-5 (dla G 3/4" - G 1") (zobacz) , FILTER 8040-5 (dla G 1-1/2" - G 2") (zobacz)

Dane techniczne:

• Medium robocze: sprężone powietrze, gazy neutralne nietoksyczne i nie palne

• Materialy: korpus - aluminium, zbiornik: mosiądz (dla filtrów DF8740 i DF8840: aluminium), wkład filtra: brąz spiekany

• Sposób montażu: indywidualnie przewodowo, z użyciem kątowników mocujących
• Zakres temperatur pracy: 0°C do +90°C
• Dokładność filtracji: 40 µm (dostępna wersja z filtracją 5 µm)

• Ciśnienie wejściowe: 0 - 40 bar

• Przepływ*: dla G 3/8" i G 1/2" - 2660 l/min, dla G 3/4" i G 1" - 6000 l/min, dla G 1-1/2" i G 2" - 15830 l/min

• Maks. ilość kondensatu w zbiorniku: dla G 3/8" i G 1/2" - 80 cm³, dla G 3/4" i G 1" - 100 cm³, dla G 1-1/2" i G 2" - 300 cm³

• Opcje wykonania: filtr z wkładem 5 µm - 5

• Sposób usuwania kondensatu: ręczny

* przy ciśnieniu zasilania P1=6 bar i spadku ciśnienia 1 bar
