Układ przetwarzania do czujników przepływu VS2000/230VAC/EXI/1G (SN2301) - IFM

SKU: OC-IFM016769 MPN: SN2301

Producent: IFM

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Układ przetwarzania do czujników przepływu VS2000/230VAC/EXI/1G (SN2301) - IFM

Do zastosowań w strefach niebezpiecznych
Zintegrowany monitoring przepływu i oprzewodowania
Intuicyjne nastawianie punktu przełączania i czynnika
Do podłączania iskrobezpiecznych czujników przepływu
Wyraźnie widoczny, wielokolorowy wyświetlacz LED wykresów słupkowych

Aplikacja

Monitorowanie przepływu; Monitorowanie ciągłości przewodu

Dane elektryczne

Częstotliwość AC[Hz]	47...63
Tolerancja napięcia zasilania[%]	-10...10
Napięcie zasilania[V]	< 230 AC
Maks. pobór energii[VA]	5
Zabezpieczenie przed odwrotną polaryzacją	nie
Czas rozruchu[s]	30
Liczba kanałów	1

Wyjścia

Wykonanie elektryczne	przekaźnik
Obciążalność styku	4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
Funkcja przełączania monitorowanie przepływu	przekaźnik wzbudzony przy zadanym przepływie
Funkcja przełączania monitorowanie ciągłości obwodu	przekaźnik odwzbudzony w przypadku przerwania obwodu
Zabezpieczenie przed zwarciem	nie
Zabezpieczenie przed przeciążeniem	nie

Software / programowanie

Regulacja punktu przełączania	potencjometr
Wybór ciecz / gaz	z przełącznikiem suwakowym

Warunki pracy

Temperatura otoczenia[°C]	-20...60
Temperatura składowania[°C]	-20...85
Ochrona	IP 40
Stopień ochrony zacisków	IP 20

Testy / dopuszczenia

Dopuszczenie	PTB 01 ATEX 2075; IECEx PTB 07.0004; TIIS TC16593
Oznaczenie ATEX	II (1) G [Ex ia Ga] IIC
MTTF[lata]	248

Dane mechaniczne

Waga[g]	504,5
Obudowa	prostopadłościan
Typ montażu	Montaż na szynie DIN; (TH35 (EN 60715))

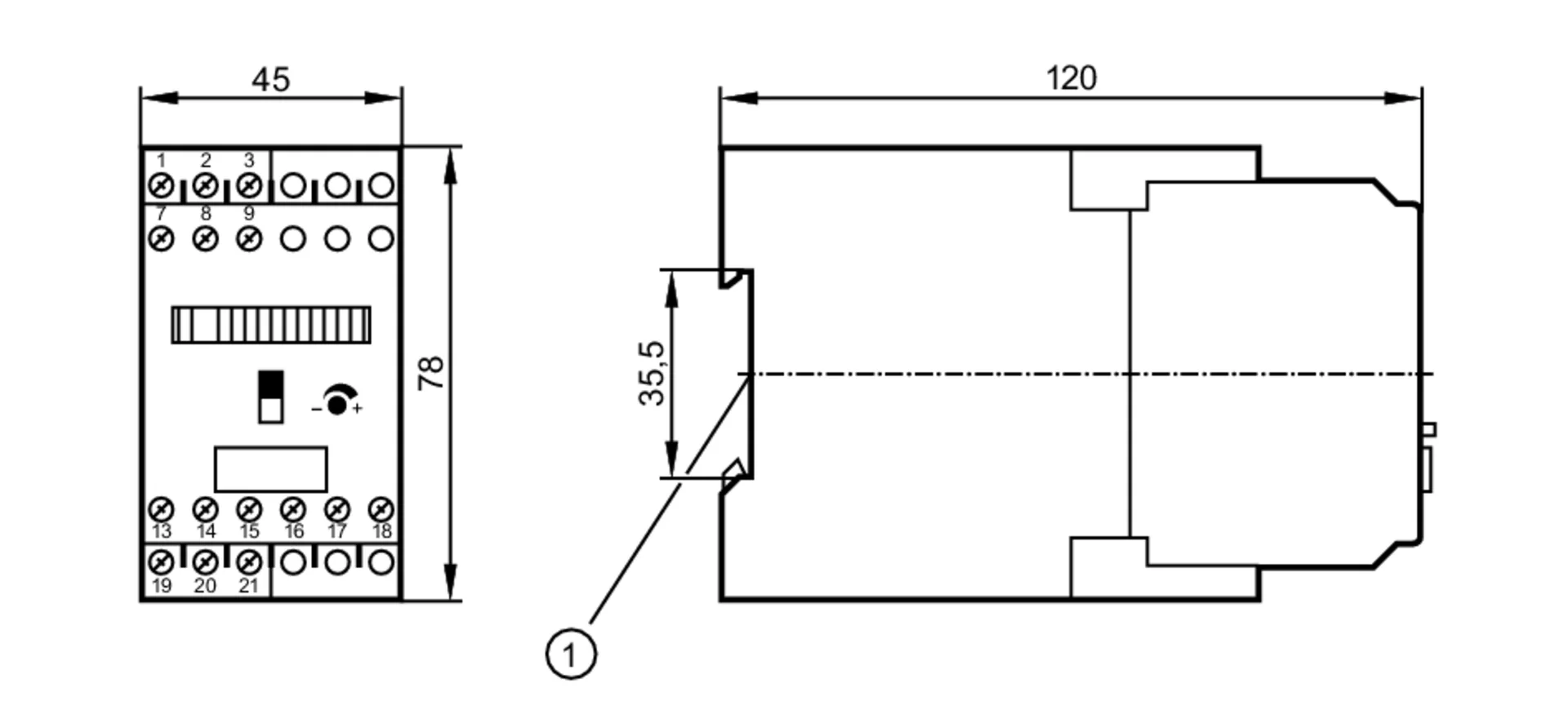

Wymiary[mm]	78 x 45 x 120
Materiał	sztuczne tworzywo

Wyświetlacze / elementy robocze

Wyświetlacz

Funkcja	11 x LED
Stan wyjścia	LED, kolor czerwony

Połączenie elektryczne

Wymagana ochrona

bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 5 A; szybki; Proszę umieścić bezpiecznik poza strefą zagrożenia wybuchem.

Uwagi

Uwaga Wzmacniacz separacyjny musi być zamontowany poza strefą EX

Zalecenie Sprawdź działanie funkcji bezpieczeństwa po wystąpieniu zwarcia.

Sztuk w opakowaniu

1 szt.

Połączenie elektryczne

Podłączenie

zaciski: 15 x ...2,5 mm²

Inne dane

Maksymalne wartości dla obwodu sterującego

przy zachowaniu iskrobezpieczeństwa	[EEx ia] IIC	[EEx ia] IIB	[EEx ib] IIC	[EEx ib] IIB
Napięcie [V]	15,8	15,8	15,8	15,8
Prąd [mA]	92	92	92	92
Moc [mW]	680	680	680	680
Induktancja zewnętrzna [mH]	1	1	1	1
Pojemność zewnętrzna [µF]	0,185	1,6	0,185	1,6

Parametry techniczne - Układ przetwarzania do czujników przepływu VS2000/230VAC/EXI/1G (SN2301) - IFM

Nr kat.

OC-IFM016769

Pliki do pobrania - Układ przetwarzania do czujników przepływu VS2000/230VAC/EXI/1G (SN2301) - IFM

Karta katalogowa Pobierz
