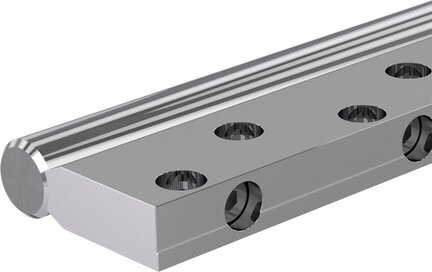

Wał stalowy z zamontowaną podporą wału, chromowany na twardo, WM-30-AS1-H6CR- (R101503060) - Bosch-Rexroth

SKU: OC-REXROTH331966

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, chromowany na twardo, WM-30-AS1-H6CR- (R101503060) - Bosch-Rexroth

Wał stalowy z zamontowaną podporą wału
ze stali ulepszonej cieplnie (chromowany na twardo)
Średnica wału d = 30
Tolerancja = H6
Podpora wału: Aluminium, montaż z boku, odstęp otworu typ 1

W połączeniu z zestawami liniowymi otwieranymi z boku umożliwia prowadnice liniowe o dużej obciążalności
Krawędź zderzeniowa ułatwia wyrównanie (montaż)
Materiał podpory wału: Aluminium
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów
Średnica wału d [mm]	30.0
Materiał precyzyjnych wałów stalowych	Stal ulepszona cieplnie Cf53 chromowana na twardo
Klasa tolerancji wału	h6
Materiał podpór wału	Aluminium
Masa m (kg/m) [kg/m]	8.7
Masa [kg]	0
Wymiar B [mm]	42
Wymiar E1 [mm]	12
Wymiar E2 [mm]	30
Wymiar H1 js6 [mm]	72
Wymiar M [mm]	11
Wymiar N [mm]	17
Wymiar O1 gwint x skok [mm]	M10x60
Wymiar O2, średnica gwintu	M10x25
Wymiar t1 [mm]	15.3
Wymiar t2 [mm]	13.5
Wymiar U [mm]	10
Wymiar V [mm]	25
Wymiar V1 maks. [mm]	7
