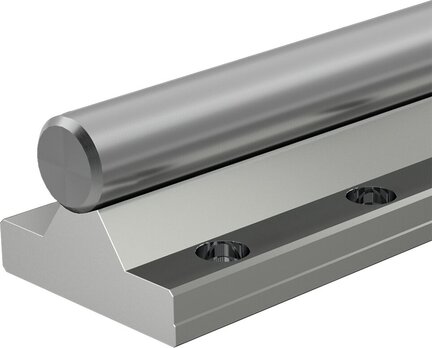

Wał stalowy z zamontowaną podporą wału, stal nierdzewna, WM-30-SFRC-H6X46- (R101203030) - Bosch-Rexroth

SKU: OC-REXROTH332116

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal nierdzewna, WM-30-SFRC-H6X46- (R101203030) - Bosch-Rexroth

Wał stalowy z zamontowaną podporą wału
ze stali nierdzewnej (ISO 683-17)
Średnica wału d = 30
Tolerancja = H6
Podpora wału: Stal, kołnierz, do kompaktowego zestawu promieniowego

Materiał podpory wału: Stal
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów
Średnica wału d [mm]	30.0
Materiał precyzyjnych wałów stalowych	Stal nierdzewna, X46Cr13
Klasa tolerancji wału	h6
Materiał podpór wału	Stal
Masa m (kg/m) [kg/m]	12.3
Masa [kg]	0
Wymiar A2 [mm]	68
Wymiar A3 [mm]	34
Tolerancja wymiaru A3	±0.02
Wymiar E [mm]	46
Wymiar H3 [mm]	33
Wymiar H4 [mm]	48
Wymiar M [mm]	13
Wymiar N [mm]	17
Wymiar O1 gwint x skok [mm]	M10x25
Wymiar O2, średnica gwintu	M10
Wymiar t1 [mm]	9
Wymiar t2 [mm]	6.8
Wymiar V [mm]	11
Wymiar V1 [mm]	6
