Wał stalowy z zamontowaną podporą wału, stal nierdzewna, WM-40-AFE2-H646- (R101054030) - Bosch-Rexroth

SKU: OC-REXROTH332125

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal nierdzewna, WM-40-AFE2-H646- (R101054030) - Bosch-Rexroth

Wał stalowy z zamontowaną podporą wału
ze stali nierdzewnej (ISO 683-17)
Średnica wału d = 40
Tolerancja = H6
Podpora wału: Aluminium, kołnierz, mniej ścisła tolerancja wysokości, odstęp otworu typ 2

Materiał podpory wału: Aluminium
W połączeniu z zestawem liniowym za pomocą tych podpór wału można realizować prowadnice liniowe o bardzo małej wysokości konstrukcyjnej.
Duża sztywność. Dzięki ukierunkowanemu dopasowaniu podpory do danego rozmiaru tulei tocznej powstaje optymalny kąt nacisku dla podpory wału, co w połączeniu z dużymi śrubami mocującymi gwarantuje wysoką sztywność.
Bardzo niskie koszty
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

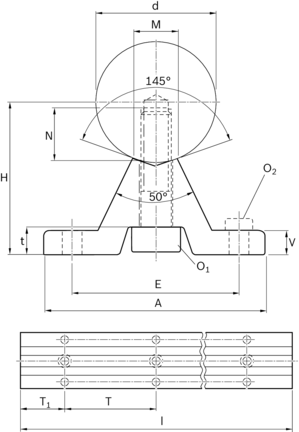

Cechy produktów
Średnica wału d [mm]	40.0
Materiał precyzyjnych wałów stalowych	Stal nierdzewna, X46Cr13
Klasa tolerancji wału	h6
Materiał podpór wału	Aluminium
Masa m (kg/m) [kg/m]	12.6
Masa [kg]	0
Wymiar A [mm]	73
Wymiar E [mm]	55
Wymiar H [mm]	50.0
Wymiar M [mm]	15
Wymiar N [mm]	19
Wymiar O1 gwint x skok [mm]	M10x40
Wymiar O2, średnica gwintu	M8x25
Wymiar t [mm]	7
Wymiar V [mm]	8
