Wał stalowy z zamontowaną podporą wału, stal nierdzewna, WM-40-S-H7X46- (R101604031) - Bosch-Rexroth

SKU: OC-REXROTH332135

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal nierdzewna, WM-40-S-H7X46- (R101604031) - Bosch-Rexroth

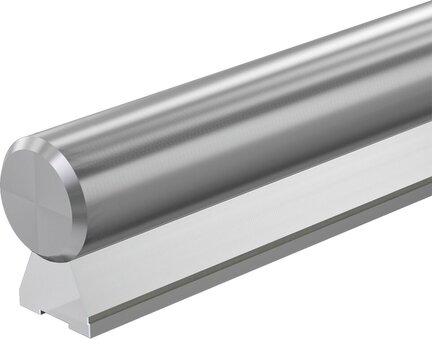

Wał stalowy z zamontowaną podporą wału
ze stali nierdzewnej (ISO 683-17)
Średnica wału d = 40
Tolerancja = H7
Podpora wału: Stal, bez kołnierza, z krawędzią zderzeniową

Ta podpora stalowa umożliwia szczególnie kompaktowe prowadnice i nadaje się do konstrukcji, w których wał stalowy może być montowany od dołu. W porównaniu z typowymi wersjami kołnierzowymi cechuje się wyjątkowo małą wysokością konstrukcyjną elementu.
Krawędź zderzeniowa ułatwia wyrównanie
Materiał podpory wału: Stal
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów

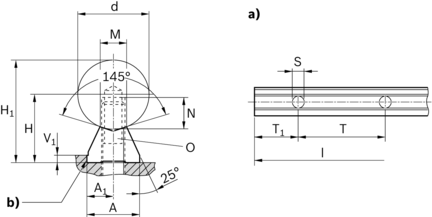

Średnica wału d [mm]	40.0
Materiał precyzyjnych wałów stalowych	Stal nierdzewna, X46Cr13
Klasa tolerancji wału	h7
Materiał podpór wału	Stal
Masa m (kg/m) [kg/m]	13.4
Masa [kg]	0
Wymiar A [mm]	30
Wymiar A1 [mm]	15
Tolerancja wymiaru A1 [mm]	±0.02
Wymiar H [mm]	39.0
Wymiar H1 [mm]	59
Wymiar M [mm]	15
Wymiar N [mm]	21
Wymiar S [mm]	13.5
Wymiar V1 [mm]	4
Wskazówka, wymiar H	Tolerancja: ±0,02 mm; dostarczane posortowane według wysokości z dokładnością do 20 μm.
