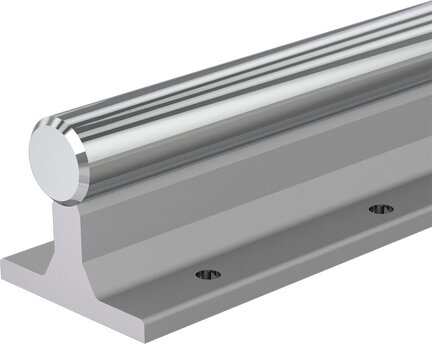

Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-12-AFH2-H7- (R101151201) - Bosch-Rexroth

SKU: OC-REXROTH332170

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-12-AFH2-H7- (R101151201) - Bosch-Rexroth

Wał stalowy z zamontowaną podporą wału
ze stali ulepszonej cieplnie
Średnica wału d = 12
Tolerancja = H7
Podpora wału: Aluminium, kołnierz, wysoka konstrukcja, odstęp otworu typ 2

Materiał podpory wału: Aluminium
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów
Średnica wału d [mm]	12.0
Materiał precyzyjnych wałów stalowych	Stal ulepszona cieplnie Cf53
Klasa tolerancji wału	h7
Materiał podpór wału	Aluminium
Masa m (kg/m) [kg/m]	1.95
Masa [kg]	0
Wymiar A [mm]	43
Wymiar E [mm]	29
Wymiar H [mm]	28.0
Wymiar M [mm]	5.8
Wymiar M1 [mm]	9
Wymiar N [mm]	8
Wymiar O1 gwint x skok [mm]	M4x25
Wymiar O2, średnica gwintu	M4x12
Wymiar t [mm]	5.5
Wymiar U1 [mm]	4
Wymiar U2 [mm]	4
Wymiar V [mm]	5
