Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-25-AP-H6- (R102502500) - Bosch-Rexroth

SKU: OC-REXROTH332219

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-25-AP-H6- (R102502500) - Bosch-Rexroth

Wał stalowy z zamontowaną podporą wału
ze stali ulepszonej cieplnie
Średnica wału d = 25
Tolerancja = H6
Podpora wału: Aluminium, do systemów profili

Szybsze i prostsze, modułowa budowa prowadnic tulei tocznych na systemach profilowych
Bardzo ekonomiczne ze względu na mniej ścisłą tolerancję
Materiał podpory wału: Aluminium
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów
Średnica wału d [mm]	25.0
Materiał precyzyjnych wałów stalowych	Stal ulepszona cieplnie Cf53
Klasa tolerancji wału	h6
Materiał podpór wału	Aluminium
Masa m (kg/m) [kg/m]	5.4
Masa [kg]	0

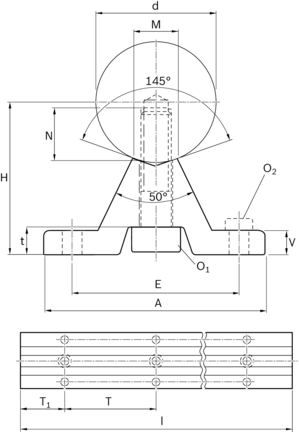

Wymiar A [mm]	57
Wymiar E [mm]	40
Wymiar H [mm]	36.0
Wymiar M [mm]	10.8
Wymiar N [mm]	15
Wymiar O1 gwint x skok [mm]	M8x30
Wymiar O2, średnica gwintu	M6
Wymiar t [mm]	7
Wymiar V [mm]	6
