Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-50-AS1-H7- (R101505001) - Bosch-Rexroth

SKU: OC-REXROTH332275

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-50-AS1-H7- (R101505001) - Bosch-Rexroth

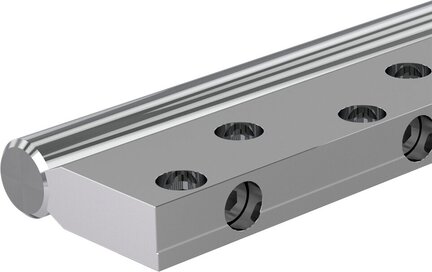

Wał stalowy z zamontowaną podporą wału
ze stali ulepszonej cieplnie
Średnica wału d = 50
Tolerancja = H7
Podpora wału: Aluminium, montaż z boku, odstęp otworu typ 1

W połączeniu z zestawami liniowymi otwieranymi z boku umożliwia prowadnice liniowe o dużej obciążalności
Krawędź zderzeniowa ułatwia wyrównanie (montaż)
Materiał podpory wału: Aluminium
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów
Średnica wału d [mm]	50.0
Materiał precyzyjnych wałów stalowych	Stal ulepszona cieplnie Cf53
Klasa tolerancji wału	h7
Materiał podpór wału	Aluminium
Masa m (kg/m) [kg/m]	21.5
Masa [kg]	0

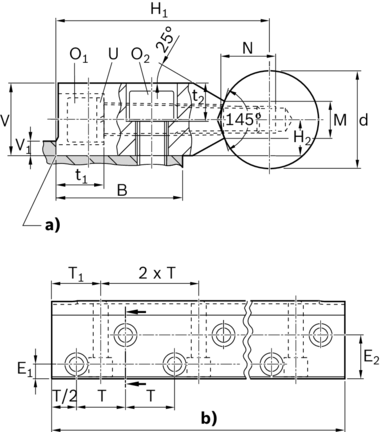

Wymiar B [mm]	60
Wymiar E1 [mm]	15
Wymiar E2 [mm]	45
Wymiar H1 js6 [mm]	105
Wymiar M [mm]	19
Wymiar N [mm]	25
Wymiar O1 gwint x skok [mm]	M14x80
Wymiar O2, średnica gwintu	M14x35
Wymiar t1 [mm]	24
Wymiar t2 [mm]	18.5
Wymiar U [mm]	14
Wymiar V [mm]	35
Wymiar V1 maks. [mm]	9
