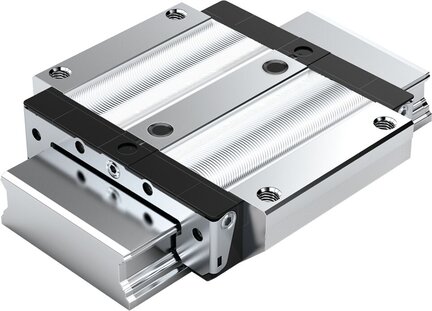

Wózek kulkowy, BNS, wielkość konstr. 20, resist CR, powłoka, wysoka dokładność, bez łańcucha kulkowego, KWD-020-BNS-C0-H-1 (R16715937Z) - Bosch-Rexroth

SKU: OC-REXROTH030875

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, BNS, wielkość konstr. 20, resist CR, powłoka, wysoka dokładność, bez łańcucha kulkowego, KWD-020-BNS-C0-H-1 (R16715937Z) - Bosch-Rexroth

Wózek kulkowy jest wysoce precyzyjny, a dzięki powłoce Resist CR odporny na korozję. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 20
Konstrukcja BNS: Szerokość = szeroka, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS, chromowanej na twardo w kolorze srebrnym matowym
Klasa napięcia wstępnego C0: Bez napięcia wstępnego
Klasa dokładności H: Wysoki
Bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 73,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Do wysokich momentów skręcających na szynie
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Najlepsze wartości dynamiki
Korpus wózka kulkowego lub szyna kulkowa ze stali z powłoką odporną na korozję, w kolorze srebrnym matowym, chromowane na twardo
Wysoka obciążalność momentem obrotowym
Elementy montowane można przykręcać do wózka kulkowego od góry i od dołu
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Pasuje do wszystkich szyn kulkowych BNS
Najwyższa sztywność systemu dzięki wstępnie naprężonemu rozmieszczeniu O
Obszerny program osprzętu
Wózek kulkowy fabrycznie wstępnie nasmarowany
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka kulkowego
Bardzo duży moment skręcający i bardzo duża sztywność skręcania – dzięki temu nadaje się przede wszystkim do zastosowania jako prowadnica pojedyncza

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	20/40
Konstrukcja	BNS – szeroka, normalna, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, szeroki
Materiał, prowadnice szynowe profilowe	Chromowana na twardo
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	DS – uszczelka dwuwargowa
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	80.0
Długość wózka prowadzącego [mm]	73.0
Wysokość wózka prowadzącego [mm]	22.5
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	27.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.4
Nośność dynamiczna C50 [N]	18800.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	14900.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	20600.0
Dynamiczny moment skręcający Mt50 [Nm]	430.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	340.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	470
Dynamiczny moment podłużny ML50 [Nm]	180.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	140.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	190
Wskazówka, rozmiar	Uwaga: Wózek kulkowy nie z szyną kulkową R167. W przypadku 8.. .. można stosować kombinacje!
Podziałka T, szyna prowadząca [mm]	60

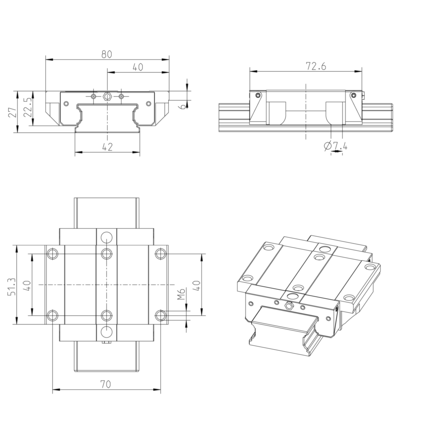

Wymiar A [mm]	80
Wymiar A1 [mm]	40
Wymiar A2 [mm]	42
Wymiar A3 [mm]	19
Wymiar B [mm]	73
Wymiar B1 [mm]	51.3
Wymiar E1 [mm]	70
Wymiar E2 [mm]	40
Wymiar E8 [mm]	18
Wymiar E8.1 [mm]	53.4
Wymiar E9 [mm]	3.4
Wymiar E9.1 [mm]	8.1
Wymiar H [mm]	27.0
Wymiar H1 [mm]	22.5
Wymiar H2 [mm]	18.3
Wymiar K1 [mm]	10.6
Wymiar K2 [mm]	11
Wymiar K3 [mm]	3.5
Wymiar K4 [mm]	3.5
Wymiar N1 [mm]	7.7
Wymiar N2 [mm]	3.7
Wymiar N6 [mm]	12.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	5.3
Wymiar S2	M6
Wymiar S5 [mm]	4.4
Wymiar S9	M2,5x1.5 mm
Wymiar S9 średnica gwintu	M2,5
Wymiar S9 średnica gwintu x tolerancja skoku [mm]	+3
Wymiar S9 rosnący [mm]	1.5
Wymiar T1 min [mm]	10
Wymiar V1 [mm]	6
