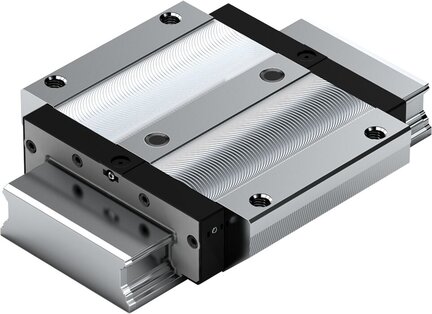

Wózek kulkowy, BNS, wielkość konstr. 35, stal CS, normalna dokładność, bez łańcucha kulkowego, KWC-035-BNS-C1-N-2 (R167131410) - Bosch-Rexroth

SKU: OC-REXROTH030794 MPN: R167131410

Producent: Bosch-Rexroth

Cena netto/szt. 1 062,66 zł

1 307,07 zł brutto/szt.

1 062,66 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: Natychmiast

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, BNS, wielkość konstr. 35, stal CS, normalna dokładność, bez łańcucha kulkowego, KWC-035-BNS-C1-N-2 (R167131410) - Bosch-Rexroth

Obszar zastosowania: Do wysokich momentów skręcających na szynie
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Najlepsze wartości dynamiki
Niski poziom hałasu i znakomite parametry przemieszczania
Wysoka obciążalność momentem obrotowym
Elementy montowane można przykręcać do wózka kulkowego od góry i od dołu
Prowadnica z niewielkim luzem lub lekkim napięciem wstępnym
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Pasuje do wszystkich szyn kulkowych BNS
Bardzo duży moment skręcający i bardzo duża sztywność skręcania – dzięki temu nadaje się przede wszystkim do zastosowania jako prowadnica pojedyncza
Obszerny program osprzętu
Najwyższa sztywność systemu dzięki wstępnie naprężonemu rozmieszczeniu O
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka kulkowego

Atrybut	Wartość
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	35/90
Konstrukcja	BNS – szeroka, normalna, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, szeroki
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	N – normalna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	162.0
Długość wózka prowadzącego [mm]	142.0
Wysokość wózka prowadzącego [mm]	42.5
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	50.0
Smarowanie	Konserwowany
Maksymalne przyspieszenie amax [m/s²]	250.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	3.7
Nośność dynamiczna C50 [N]	89100.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	70700.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	126000.0
Dynamiczny moment skręcający Mt50 [Nm]	4410.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	3500.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	6240
Dynamiczny moment podłużny ML50 [Nm]	1850.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	1470.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	2620
Podziałka T, szyna prowadząca [mm]	80
Wymiar A [mm]	162
Wymiar A1 [mm]	81
Wymiar A2 [mm]	90
Wymiar A3 [mm]	36
Wymiar B [mm]	142
Wymiar B1 [mm]	113.6
Wymiar E1 [mm]	144
Wymiar E2 [mm]	80
Wymiar E8 [mm]	79
Wymiar E8.1 [mm]	116
Wymiar E9 [mm]	6.8
Wymiar E9.1 [mm]	29.9
Wymiar H [mm]	50.0
Wymiar H1 [mm]	42.5
Wymiar H2 [mm]	31.85
Wymiar K1 [mm]	22.8
Wymiar K2 [mm]	24.8
Wymiar K3 [mm]	9
Wymiar K4 [mm]	9
Wymiar N1 [mm]	14
Wymiar N2 [mm]	12
Wymiar N6 [mm]	20.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	8.4
Wymiar S2	M10
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	12
Wymiar V1 [mm]	8
