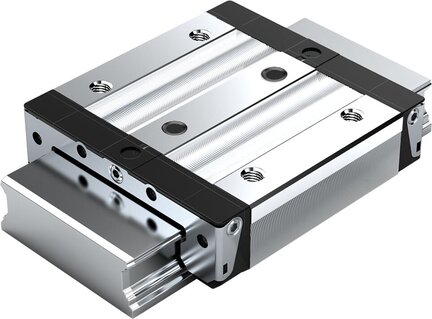

Opis produktu - Wózek kulkowy, CNS, wielkość konstr. 25, stal CS, normalna dokładność, z łańcuchem kulkowym, KWD-025-CNS-C1-N-1 (R167221422) - Bosch-Rexroth

Wózek kulkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja CNS: Szerokość = kompaktowa, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności N: Normalne
Z łańcuchem kulkowym
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 104,7 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Do wysokich momentów skręcających na szynie przy ograniczonej przestrzeni montażowej w kierunku bocznym
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Możliwe długotrwałe smarowanie na wiele lat
Najlepsze wartości dynamiki
Wysoka obciążalność momentem obrotowym
Elementy montowane można przykręcać do wózka kulkowego od góry
Zintegrowane kompletne uszczelnienie
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka kulkowego
Pasuje do wszystkich szyn kulkowych BNS
Obszerny program osprzętu
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek lub łańcucha kulkowego
Najwyższa sztywność systemu dzięki wstępnie naprężonemu rozmieszczeniu O
Bardzo duży moment skręcający i bardzo duża sztywność skręcania – dzięki temu nadaje się przede wszystkim do zastosowania jako prowadnica pojedyncza
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania
Wózek kulkowy fabrycznie wstępnie nasmarowany

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25/70
Konstrukcja	CNS – kompaktowa, normalna, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, szeroki
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	N – normalna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	100.0
Długość wózka prowadzącego [mm]	104.7
Wysokość wózka prowadzącego [mm]	29.75
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	35.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	1.13
Nośność dynamiczna C50 [N]	42500.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	33700.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	45200.0
Dynamiczny moment skręcający Mt50 [Nm]	1590.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	1260.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	1680
Dynamiczny moment podłużny ML50 [Nm]	580.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	460.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	620
Podziałka T, szyna prowadząca [mm]	80

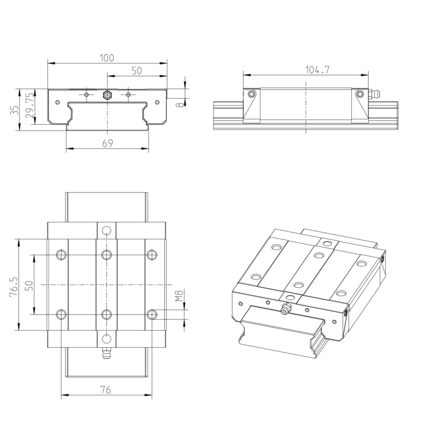

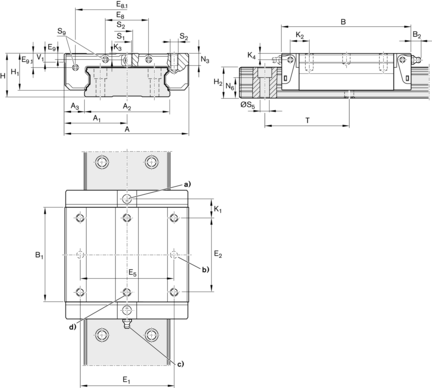

Wymiar A [mm]	100
Wymiar A1 [mm]	50
Wymiar A2 [mm]	69
Wymiar A3 [mm]	15.5
Wymiar B [mm]	104.7
Wymiar B1 [mm]	76.5
Wymiar E1 [mm]	76
Wymiar E2 [mm]	50
Wymiar E8 [mm]	35
Wymiar E8.1 [mm]	83.5
Wymiar E9 [mm]	4.9
Wymiar E9.1 [mm]	11.3
Wymiar H [mm]	35.0
Wymiar H1 [mm]	29.75
Wymiar H2 [mm]	23.55
Wymiar K1 [mm]	19.4
Wymiar K2 [mm]	20.45
Wymiar K3 [mm]	5.2
Wymiar K4 [mm]	5.2
Wymiar N3 [mm]	8
Wymiar N6 [mm]	14.4
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	6.7
Wymiar S2	M8
Wymiar S5 [mm]	7
Wymiar S9	M3x2 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 średnica gwintu x tolerancja skoku [mm]	+4.5
Wymiar S9 rosnący [mm]	2
Wymiar T1 min [mm]	10
Wymiar V1 [mm]	7.5
