Wózek kulkowy Compact Line, SLH, wielkość konstr. 30, stal CS, dokładność: precyzyjna, KWE-030-SLH-C2-P-1 (R205F72220) - Bosch-Rexroth

SKU: OC-REXROTH038518

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy Compact Line, SLH, wielkość konstr. 30, stal CS, dokładność: precyzyjna, KWE-030-SLH-C2-P-1 (R205F72220) - Bosch-Rexroth

Wózek kulkowy jest precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 30
Konstrukcja SLH – wąski, długi, wysoki
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C2: Średnie napięcie wstępne
Klasa dokładności P: Precyzyjna
bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 119,7 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym i wysokich wymaganiach dotyczących sztywności
Nośność: Bardzo wysoka
Wyższa sztywność niż SLS

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	SLH – wąska, długa, wysoka
Typ konstrukcji	Wózek kulkowy Compact Line
Klasa napięcia wstępnego	C2 - średnie napięcie wstępne
Klasa dokładności	P – precyzyjny
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany

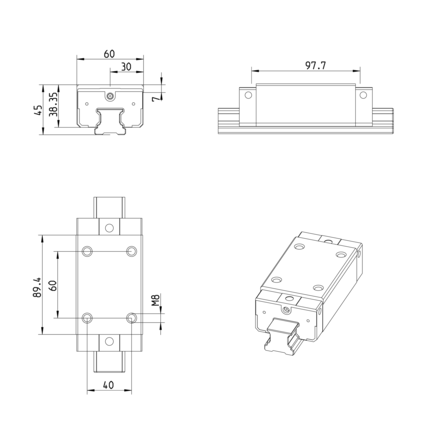

Szerokość wózka prowadzącego [mm]	60.0
Długość wózka prowadzącego [mm]	119.7
Wysokość wózka prowadzącego [mm]	38.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	45.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Wartość tarcia µ, bez tarcia uszczelnienia
Masa [kg]	1.31
Nośność dynamiczna C50 [N]	49100.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	39000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	58800.0
Dynamiczny moment skręcający Mt50 [Nm]	740.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	590.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	890
Dynamiczny moment podłużny ML50 [Nm]	770.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	610.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	920
Podziałka T, szyna prowadząca [mm]	80

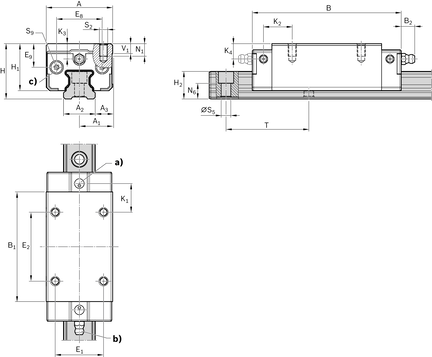

Wymiar A [mm]	60
Wymiar A1 [mm]	30
Wymiar A2 [mm]	28
Wymiar A3 [mm]	16
Wymiar B [mm]	119.7
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	89.4
Wymiar dW [mm]	4.762
Wymiar E1 [mm]	40
Wymiar E2 [mm]	60
Wymiar E8 [mm]	42
Wymiar E9 [mm]	17.25
Wymiar H [mm]	45.0
Wymiar H1 [mm]	38.35
Wymiar H2 [mm]	23
Wymiar K1 [mm]	21
Wymiar K2 [mm]	21.7
Wymiar K3 [mm]	10.25
Wymiar K4 [mm]	10.25
Wymiar N3 [mm]	12
Wymiar N6 [mm]	12
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M8
Wymiar S5 [mm]	9
Wymiar S9	M3x6.5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	6.5
Wymiar T [mm]	80
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	7
Wysokość szyny prowadzącej H2 [mm]	23.0
