Wózek kulkowy Compact Line, SNH, wielkość konstr. 45, stal CS, dokładność: wysoka, KWE-045-SNH-C2-H-1 (R205E42320) - Bosch-Rexroth

SKU: OC-REXROTH038450

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy Compact Line, SNH, wielkość konstr. 45, stal CS, dokładność: wysoka, KWE-045-SNH-C2-H-1 (R205E42320) - Bosch-Rexroth

Wózek kulkowy jest precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 45
Konstrukcja SNH – wąski, normalny, wysoki
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C2: Średnie napięcie wstępne
Klasa dokładności H: Wysoka dokładność
bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Korpus wózka prowadzącego w wersji standardowej

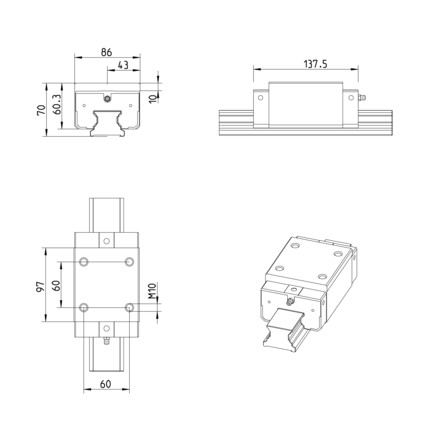

Długość całkowita wózka prowadzącego = 137,5 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym i wysokich wymaganiach dotyczących sztywności
Nośność: Wysoki
Wyższa sztywność niż SNS

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	45
Konstrukcja	SNH – wąska, normalna, wysoka
Typ konstrukcji	Wózek kulkowy Compact Line
Klasa napięcia wstępnego	C2 - średnie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Szerokość wózka prowadzącego [mm]	86.0
Długość wózka prowadzącego [mm]	137.5
Wysokość wózka prowadzącego [mm]	60.3
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	70.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Wartość tarcia µ, bez tarcia uszczelnienia
Masa [kg]	3.03
Nośność dynamiczna C50 [N]	78100.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	62000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	83000.0
Dynamiczny moment skręcający Mt50 [Nm]	1790.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	1420.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	1930
Dynamiczny moment podłużny ML50 [Nm]	1320.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	1050.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	1420
Podziałka T, szyna prowadząca [mm]	105

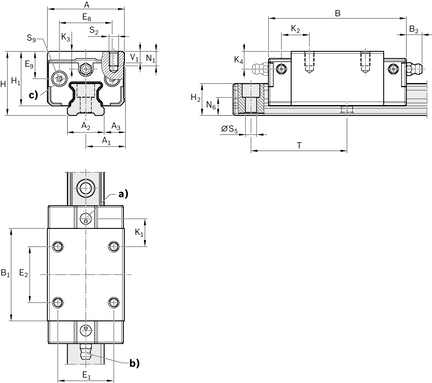

Wymiar A [mm]	86
Wymiar A1 [mm]	43
Wymiar A2 [mm]	45
Wymiar A3 [mm]	20.5
Wymiar B [mm]	137.5
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	97
Wymiar E1 [mm]	60
Wymiar E2 [mm]	60
Wymiar E8 [mm]	61
Wymiar E9 [mm]	29.5
Wymiar H [mm]	70.0
Wymiar H1 [mm]	60.3
Wymiar H2 [mm]	33
Wymiar K1 [mm]	27.3
Wymiar K2 [mm]	29.5
Wymiar K3 [mm]	20.5
Wymiar K4 [mm]	20.5
Wymiar N3 [mm]	18
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M10
Wymiar S5 [mm]	14
Wymiar S9	M3x6.5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	6.5
Wymiar T [mm]	105
Wymiar T1 min [mm]	18
Wymiar V1 [mm]	10
Wysokość szyny prowadzącej H2 [mm]	33.0
