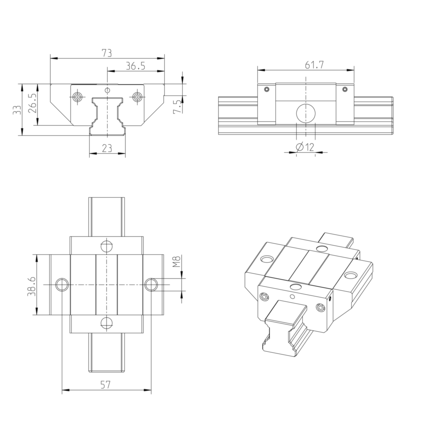

Wózek kulkowy, FKN, wielkość konstr. 25, stal CS, normalna dokładność, bez łańcucha kulkowego, KWC-025-FKN-C0-N-2 (R166329411) - Bosch-Rexroth

SKU: OC-REXROTH029947

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, FKN, wielkość konstr. 25, stal CS, normalna dokładność, bez łańcucha kulkowego, KWC-025-FKN-C0-N-2 (R166329411) - Bosch-Rexroth

Wózek kulkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja FKN: Szerokość = kołnierz, długość = krótka, wysokość = niska
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C0: Bez napięcia wstępnego
Klasa dokładności N: zwykła
Bez łańcucha kulkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Gniazdo smarowe pod kątem 45° dołączone luzem.
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 62,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej na wysokość i w kierunku wzdłużnym
Bardzo duża precyzja
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Znacząco zmniejszone wahania siły tarcia i niski poziom siły tarcia, zwłaszcza przy obciążeniu zewnętrznym
Możliwe długotrwałe smarowanie na wiele lat
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Pasuje do wszystkich szyn kulkowych SNS/SNO
Zintegrowane kompletne uszczelnienie
Klasy napięcia wstępnego: C0 (bez napięcia wstępnego, luz) i C1 (lekkie napięcie wstępne)
Zintegrowany, indukcyjny, niepodlegający zużyciu system pomiarowy jako opcja
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25
Konstrukcja	FKN – kołnierzowa, krótka, niska
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Klasa dokładności	N – normalna
Uszczelnienie	LS – uszczelka lekkobieżna
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	Konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	73.0
Długość wózka prowadzącego [mm]	62.0
Wysokość wózka prowadzącego [mm]	26.5
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	33.0
Maksymalne przyspieszenie amax [m/s²]	250.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.45
Nośność dynamiczna C50 [N]	24900.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	19800.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	21200.0
Wskazówka: statyczny udźwig C0	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Dynamiczny moment skręcający Mt50 [Nm]	350.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	280.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	300
Dynamiczny moment podłużny ML50 [Nm]	160.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	130.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	140
Wskazówka, rozmiar	Wózek kulkowy BSHP
Podziałka T, szyna prowadząca [mm]	60

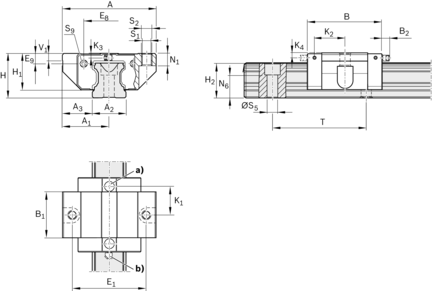

Wymiar A [mm]	73
Wymiar A1 [mm]	36.5
Wymiar A2 [mm]	23
Wymiar A3 [mm]	25
Wymiar B [mm]	62
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	38.6
Wymiar E1 [mm]	60
Wymiar E8 [mm]	38.3
Wymiar E9 [mm]	8.5
Wymiar H [mm]	33.0
Wymiar H1 [mm]	26.5
Wymiar H2 z pokrywą taśmową [mm]	24.45
Wymiar H2 bez pokrywy taśmowej [mm]	24.25
Wymiar K1 [mm]	24.5
Wymiar K2 [mm]	25
Wymiar K3 [mm]	4.1
Wymiar K4 [mm]	4.1
Wymiar N1 [mm]	9.3
Wymiar N6 [mm]	15.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	6.7
Wymiar S2	M8
Wymiar S5 [mm]	7
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	13
Wymiar V1 [mm]	7.5
