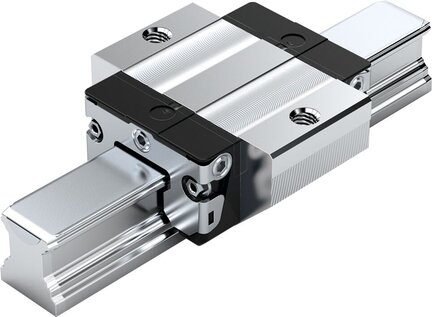

Wózek kulkowy, FKS, wielkość konstr. 35, resist NRII, wysoka dokładność, z łańcuchem kulkowym, KWD-035-FKS-C0-H-0 (R200039307) - Bosch-Rexroth

SKU: OC-REXROTH035840

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, FKS, wielkość konstr. 35, resist NRII, wysoka dokładność, z łańcuchem kulkowym, KWD-035-FKS-C0-H-0 (R200039307) - Bosch-Rexroth

Wózki kulkowe z Resist NRII są odporne na korozję i wysoce precyzyjne. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 35
Konstrukcja FKS: Szerokość = kołnierz, długość = krótka, wysokość = standardowa
Korpus wózka prowadzącego i wszystkie elementy stalowe ze stali odpornej na korozję zgodnie z DIN 10088
Klasa napięcia wstępnego C0: Bez napięcia wstępnego
Klasa dokładności H: Wysoka
Z łańcuchem kulkowym
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 84,9 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku wzdłużnym
Zintegrowane kompletne uszczelnienie
Najwyższa sztywność systemu dzięki wstępnie naprężonemu rozmieszczeniu O
Wszystkie części metalowe wykonane ze stali odpornej na korozję
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Pasuje do wszystkich szyn kulkowych SNS
Dostępne w pięciu powszechnych na rynku rozmiarach
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Duża sztywność we wszystkich kierunkach obciążania – dzięki temu możliwe zastosowanie również jako wózek pojedynczy
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
System o minimalnym zużyciu smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Najlepsze wartości dynamiki
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania
Znacząco zmniejszone wahania siły tarcia i niski poziom siły tarcia, zwłaszcza przy obciążeniu zewnętrznym

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	35
Konstrukcja	FKS – kołnierzowa, krótka, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	LS – uszczelka lekkobieżna
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	Bez smarowania (suchy)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	100.0
Długość wózka prowadzącego [mm]	84.9
Wysokość wózka prowadzącego [mm]	40.4
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	48.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	1.2
Nośność dynamiczna C50 [N]	24300.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	19300.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	22400.0
Dynamiczny moment skręcający Mt50 [Nm]	690.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	545.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	485
Dynamiczny moment podłużny ML50 [Nm]	210.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	170.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	150
Podziałka T, szyna prowadząca [mm]	80

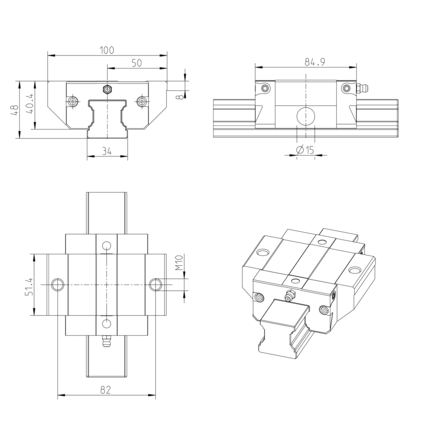

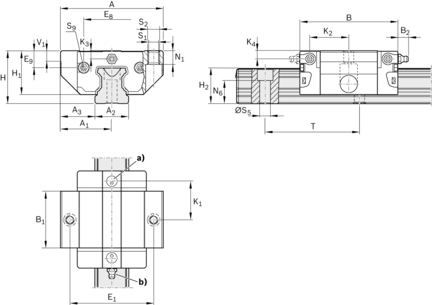

Wymiar A [mm]	100
Wymiar A1 [mm]	50
Wymiar A2 [mm]	34
Wymiar A3 [mm]	33
Wymiar B [mm]	84.9
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	51.4
Wymiar E1 [mm]	82
Wymiar E8 [mm]	58
Wymiar E9 [mm]	17.35
Wymiar H [mm]	48.0
Wymiar H1 [mm]	40.4
Wymiar H2 z pokrywą taśmową [mm]	32.15
Wymiar H2 bez pokrywy taśmowej [mm]	31.85
Wymiar K1 [mm]	32.7
Wymiar K2 [mm]	34.2
Wymiar K3 [mm]	6.9
Wymiar K4 [mm]	6.9
Wymiar N1 [mm]	12
Wymiar N6 [mm]	20.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	8.5
Wymiar S2	M10
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	8
