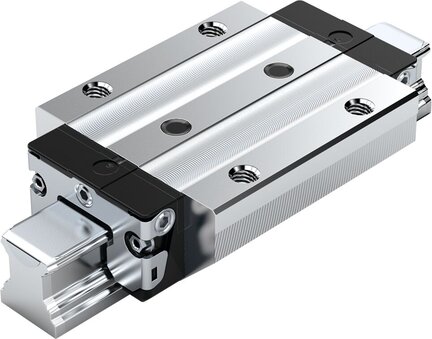

Wózek kulkowy, FLS, wielkość konstr. 30, resist NRII, precyzyjna dokładność, z łańcuchem kulkowym, KWD-030-FLS-C1-P-0 (R200271206) - Bosch-Rexroth

SKU: OC-REXROTH036630

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, FLS, wielkość konstr. 30, resist NRII, precyzyjna dokładność, z łańcuchem kulkowym, KWD-030-FLS-C1-P-0 (R200271206) - Bosch-Rexroth

Wózki kulkowe z Resist NRII są odporne na korozję i wysoce precyzyjne. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 30
Konstrukcja FLS: Szerokość = kołnierz, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego i wszystkie elementy stalowe ze stali odpornej na korozję zgodnie z DIN 10088
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności P: Precyzyjny
Z łańcuchem kulkowym
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 119,7 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy najwyższych wymaganiach dotyczących sztywności
Możliwe długotrwałe smarowanie na wiele lat
Bardzo duża precyzja
Korpus wózka kulkowego lub szyna kulkowa oraz wszystkie elementy stalowe ze stali odpornej na korozję zgodnie z DIN EN 10088
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Pasuje do wszystkich szyn kulkowych SNS
Dostępne w pięciu powszechnych na rynku rozmiarach
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
System o minimalnym zużyciu smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Najlepsze wartości dynamiki

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	FLS – kołnierzowa, długa, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	P – precyzyjny
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	Bez smarowania (suchy)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	90.0
Długość wózka prowadzącego [mm]	119.7
Wysokość wózka prowadzącego [mm]	35.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	42.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	1.54
Nośność dynamiczna C50 [N]	31500.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	25000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	37300.0
Dynamiczny moment skręcający Mt50 [Nm]	710.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	560.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	660
Dynamiczny moment podłużny ML50 [Nm]	500.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	400.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	470
Podziałka T, szyna prowadząca [mm]	80
Wymiar A [mm]	90
Wymiar A1 [mm]	45
Wymiar A2 [mm]	28
Wymiar A3 [mm]	31
Wymiar B [mm]	119.7
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	89.4
Wymiar E1 [mm]	72
Wymiar E2 [mm]	52
Wymiar E3 [mm]	44
Wymiar E8 [mm]	48.4
Wymiar E9 [mm]	14.6
Wymiar H [mm]	42.0
Wymiar H1 [mm]	35.35
Wymiar H2 z pokrywą taśmową [mm]	28.55
Wymiar H2 bez pokrywy taśmowej [mm]	28.35
Wymiar K1 [mm]	25
Wymiar K2 [mm]	26.7
Wymiar K3 [mm]	6.05
Wymiar K4 [mm]	6.05
Wymiar N1 [mm]	11
Wymiar N2 [mm]	7.9
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	8.5
Wymiar S2	M10
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	7
