Opis produktu - Wózek kulkowy, FNS, wielkość konstr. 20, aluminium, normalna dokładność, z łańcuchem kulkowym, KWD-020-FNS-C0-N-1 (R163189422) - Bosch-Rexroth

Wózek kulkowy z aluminium jest wysoce precyzyjny i ma mniejszą masę w porównaniu z wersją stalową. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 20
Konstrukcja FNS: Szerokość = kołnierz, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Klasa napięcia wstępnego C0: Bez napięcia wstępnego
Klasa dokładności N: zwykła
z łańcuchem kulkowym
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 75,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Do lekkich konstrukcji – do wyrównywania niewielkich tolerancji w konstrukcji przyłączy
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Wyjątkowo zwarta, lekka konstrukcja: O 60% mniejsza masa w porównaniu z wózkami kulkowymi ze stali
Bardzo duża precyzja
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania
Wysoka obciążalność momentem obrotowym
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka kulkowego
Elementy montowane można przykręcać do wózka kulkowego od góry i od dołu
Przyłącze smarowania ze wszystkich stron, z gwintem metalowym
Zależnie od typu: Wózek kulkowy fabrycznie wstępnie nasmarowany
Minimalne zużycie smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Otwory na wózku kulkowym przygotowane do zakołkowania
Dopuszczalne większe odchyłki równoległości i wysokości powierzchni montażowych
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek lub łańcucha kulkowego
Klasy dokładności H i N można łączyć ze wszystkimi szynami danej klasy dokładności
Możliwe długotrwałe smarowanie na wiele lat

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	20
Konstrukcja	FNS – kołnierzowa, zwykła, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Aluminium
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Klasa dokładności	N – normalna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	63.0
Długość wózka prowadzącego [mm]	75.0
Wysokość wózka prowadzącego [mm]	25.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	30.0
Maksymalna nośność dynamiczna Fmax [N]	7200
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Maksymalny dopuszczalny moment skręcający Mt maks. [Nm]	92
Maksymalny dopuszczalny moment osiowy ML maks. [Nm]	50
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.24
Nośność dynamiczna C50 [N]	28000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	22200.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt50 [Nm]	350.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	280.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML50 [Nm]	240.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	190.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	60

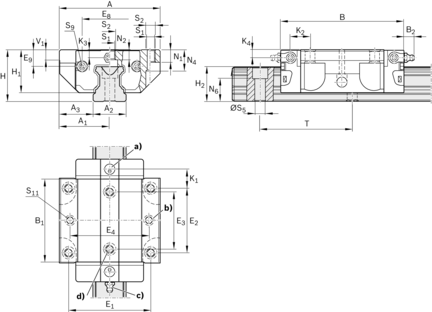

Wymiar A [mm]	63
Wymiar A1 [mm]	31.5
Wymiar A2 [mm]	20
Wymiar A3 [mm]	21.5
Wymiar B [mm]	75
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	49.6
Wymiar E1 [mm]	53
Wymiar E2 [mm]	40
Wymiar E3 [mm]	35
Wymiar E8 [mm]	32.5
Wymiar E9 [mm]	7.3
Wymiar H [mm]	30.0
Wymiar H1 [mm]	25.35
Wymiar H2 z pokrywą taśmową [mm]	20.75
Wymiar H2 bez pokrywy taśmowej [mm]	20.55
Wymiar K1 [mm]	11.8
Wymiar K2 [mm]	11.8
Wymiar K3 [mm]	3.35
Wymiar K4 [mm]	3.35
Wymiar N1 [mm]	7.7
Wymiar N2 [mm]	5.2
Wymiar N4 [mm]	13.5
Wymiar N6 [mm]	13.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	5.3
Wymiar S11 [mm]	4.7
Wymiar S2	M6
Wymiar S5 [mm]	6
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	13
Wymiar V1 [mm]	6
