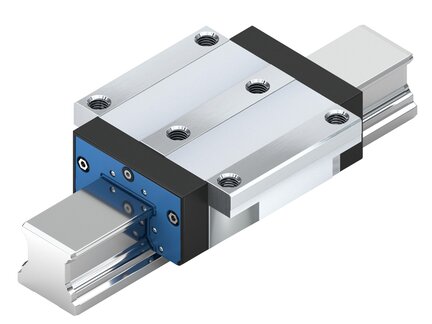

Wózek kulkowy, FNS, wielkość konstr. 65, stal CS, superprecyzyjna dokładność, bez łańcucha kulkowego, KWC-065-FNS-C2-S-2 (R165162110) - Bosch-Rexroth

SKU: OC-REXROTH027461

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, FNS, wielkość konstr. 65, stal CS, superprecyzyjna dokładność, bez łańcucha kulkowego, KWC-065-FNS-C2-S-2 (R165162110) - Bosch-Rexroth

Wózek kulkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 65
Konstrukcja FNS: Szerokość = kołnierz, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C2: Średnie napięcie wstępne
Klasa dokładności SP: Superprecyzyjny
Bez łańcucha kulkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Gniazdo smarowe pod kątem 45° dołączone luzem.
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 188,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy wysokich wymaganiach dotyczących sztywności
Wózek kulkowy do dużych obciążeń, do ekstremalnie wysokich udźwigów do pracy w warunkach dużych obciążeń
Bardzo duża sztywność we wszystkich kierunkach obciążania
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka kulkowego
Wysoka obciążalność momentem obrotowym
Elementy montowane można przykręcać do wózka kulkowego od góry i od dołu
Minimalne ilości smarowania dzięki nowemu rodzajowi aranżacji kanałów
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Różne klasy napięcia wstępnego
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Pasuje do wszystkich szyn kulkowych SNS
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	65
Konstrukcja	FNS – kołnierzowa, zwykła, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, duże obciążenie
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C2 - średnie napięcie wstępne
Klasa dokładności	SP – superprecyzyjna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	Konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	170.0
Długość wózka prowadzącego [mm]	188.0
Wysokość wózka prowadzącego [mm]	76.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	90.0
Maksymalne przyspieszenie amax [m/s²]	250.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	10.25
Nośność dynamiczna C50 [N]	217000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	172000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	280000.0
Dynamiczny moment skręcający Mt50 [Nm]	8580.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	6810.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	11100
Dynamiczny moment podłużny ML50 [Nm]	5750.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	4560.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	7400
Podziałka T, szyna prowadząca [mm]	150
Wymiar A [mm]	170
Wymiar A1 [mm]	85
Wymiar A2 [mm]	63
Wymiar A3 [mm]	53.5
Wymiar B [mm]	188
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	139.6
Wymiar E1 [mm]	142
Wymiar E2 [mm]	110
Wymiar E3 [mm]	82
Wymiar E8 [mm]	76
Wymiar E8.1 [mm]	100
Wymiar E9 [mm]	11
Wymiar E9.1 [mm]	53.5
Wymiar H [mm]	90.0
Wymiar H1 [mm]	76
Wymiar H2 z pokrywą taśmową [mm]	60.15
Wymiar H2 bez pokrywy taśmowej [mm]	59.85
Wymiar K3 [mm]	16
Wymiar N1 [mm]	23
Wymiar N2 [mm]	14
Wymiar N6 [mm]	38.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	14.6
Wymiar S2	M16
Wymiar S5 [mm]	18
Wymiar S9	M4x7 mm
Wymiar S9 średnica gwintu	M4
Wymiar S9 rosnący [mm]	7
Wymiar T1 min [mm]	21
Wymiar V1 [mm]	15
