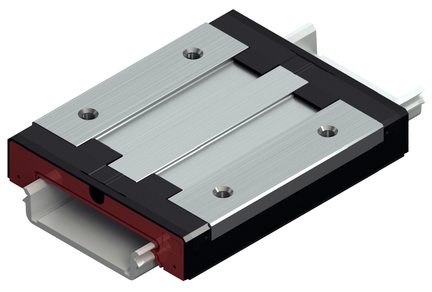

Wózek kulkowy miniaturowy, BLS, wielkość konstr. 12, resist NRII, precyzyjna dokładność, MWA-012-BLS-C1-P-3 (R044121201) - Bosch-Rexroth

SKU: OC-REXROTH008074

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy miniaturowy, BLS, wielkość konstr. 12, resist NRII, precyzyjna dokładność, MWA-012-BLS-C1-P-3 (R044121201) - Bosch-Rexroth

Wózek kulkowy w wersji miniaturowej wyróżnia się następującymi cechami produktowymi:
Wielkość 12
Konstrukcja BLS: Szerokość = szeroka, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego ze stali wolnordzewnej
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności P: Precyzyjny
Bez łańcucha kulkowego
Smarowany wstępnie i bez konserwacji
Smar do łożysk tocznych Dynalub 520
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Z otworami smarowniczymi
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 59,5 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Klasy dokładności P, H i N
Z otworami smarowniczymi
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek
Bezproblemowa wymiana dzięki uchwytowi kulkowemu

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	12
Konstrukcja	BLS – szeroka, długa, wysokość standardowa
Materiał, prowadnice szynowe profilowe	Odporna na korozję stal martenzytyczna
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	P – precyzyjny
Uszczelnienie	LS – uszczelka lekkobieżna (mini)
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	Nasmarowany wstępnie
Szerokość wózka prowadzącego [mm]	40.0
Długość wózka prowadzącego [mm]	59.5
Wysokość wózka prowadzącego [mm]	10.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	14.0
Maksymalne przyspieszenie amax [m/s²]	250.0
Wskazówka, maksymalne przyspieszenie amax	Tylko w przypadku systemów naprężonych. W przypadku systemów nienaprężonych: a_max. = 50
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego.
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C.
Masa [kg]	0.12
Nośność dynamiczna C50 [N]	5470.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	4340.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	8250.0
Wskazówka: statyczny udźwig C0	Obliczone wartości zgodnie z DIN 636, część 2
Dynamiczny moment skręcający Mt50 [Nm]	64.8
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	51.4
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	97.7
Dynamiczny moment podłużny ML50 [Nm]	36.2
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	28.7
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	54.6
Podziałka T, szyna prowadząca [mm]	25
Wymiar A [mm]	40
Wymiar A2 [mm]	24
Wymiar A3 [mm]	8
Wymiar B [mm]	59.5
Wymiar B1 [mm]	45
Wymiar E1 [mm]	28
Wymiar E2 [mm]	28
Wymiar H [mm]	14.0
Wymiar H1 [mm]	10
Wymiar H1 z uszczelnieniem wzdłużnym [mm]	10.65
Wymiar N3 [mm]	4
Wymiar S2	M3
Wymiar T1 min [mm]	6
Wymiar V1 [mm]	3.3
