Opis produktu - Wózek kulkowy miniaturowy, BLS, wielkość konstr. 9, resist NRII, normalna dokładność, MWA-009-BLS-C0-N-3 (R044189401) - Bosch-Rexroth

Wózek kulkowy w wersji miniaturowej wyróżnia się następującymi cechami produktowymi:
Wielkość 9
Konstrukcja BLS: Szerokość = szeroka, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego ze stali wolnordzewnej
Klasa napięcia wstępnego C0: Bez napięcia wstępnego
Klasa dokładności N: Normalne
Bez łańcucha kulkowego
Smarowany wstępnie i bez konserwacji
Smar do łożysk tocznych Dynalub 520
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Z otworami smarowniczymi
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 51 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Klasy dokładności P, H i N
Z otworami smarowniczymi
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek
Bezproblemowa wymiana dzięki uchwytowi kulkowemu

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	9/M3
Konstrukcja	BLS – szeroka, długa, wysokość standardowa
Materiał, prowadnice szynowe profilowe	Odporna na korozję stal martenzytyczna
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Klasa dokładności	N – normalna
Uszczelnienie	LS – uszczelka lekkobieżna (mini)
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	Nasmarowany wstępnie
Szerokość wózka prowadzącego [mm]	30.0
Długość wózka prowadzącego [mm]	51.0
Wysokość wózka prowadzącego [mm]	9.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	12.0
Maksymalne przyspieszenie amax [m/s²]	250.0
Wskazówka, maksymalne przyspieszenie amax	Tylko w przypadku systemów naprężonych. W przypadku systemów nienaprężonych: a_max. = 50
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego.
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C.
Masa [kg]	0.06
Nośność dynamiczna C50 [N]	3560.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	2825.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	5590.0
Wskazówka: statyczny udźwig C0	Obliczone wartości zgodnie z DIN 636, część 2
Dynamiczny moment skręcający Mt50 [Nm]	29.6
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	23.5
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	46.4
Dynamiczny moment podłużny ML50 [Nm]	19.9
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	15.8
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	31.2

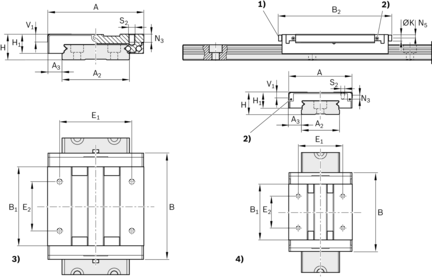

Podziałka T, szyna prowadząca [mm]	20

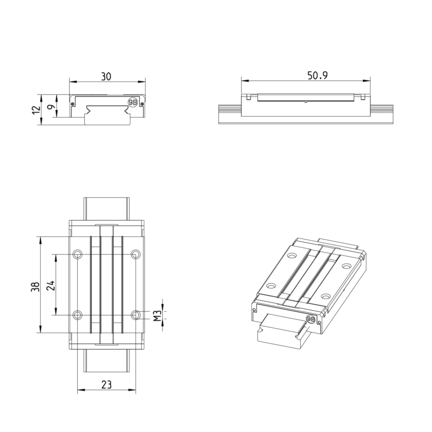

Wymiar A [mm]	30
Wymiar A2 [mm]	18
Wymiar A3 [mm]	6
Wymiar B [mm]	51
Wymiar B1 [mm]	38
Wymiar E1 [mm]	23
Wymiar E2 [mm]	24
Wymiar H [mm]	12.0
Wymiar H1 [mm]	9
Wymiar H1 z uszczelnieniem wzdłużnym [mm]	9.65
Wymiar N3 [mm]	3.2
Wymiar S2	M3
Wymiar T1 min [mm]	6
Wymiar V1 [mm]	2.8
