Wózek kulkowy NRFG, FLS, wielkość konstr. 20, resist NR, wysoka dokładność , KWD-020-FLS-C1-H-0 (R200281314) - Bosch-Rexroth

SKU: OC-REXROTH036727

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy NRFG, FLS, wielkość konstr. 20, resist NR, wysoka dokładność , KWD-020-FLS-C1-H-0 (R200281314) - Bosch-Rexroth

Wysoce precyzyjny wózek kulkowy z materiału Resist NR nadaje się do zastosowania w przemyśle opakowań oraz w niektórych obszarach przemysłu spożywczego. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 20
Konstrukcja FLS: Szerokość = kołnierz, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego i wszystkie elementy stalowe ze stali odpornej na korozję zgodnie z DIN 10088
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności H: Wysoki
Bez łańcucha kulkowego
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 91,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Cechy produktów
Wielkość nominalna [mm]	20
Konstrukcja	FLS – kołnierzowa, długa, wysokość standardowa
Typ konstrukcji	Wózek kulkowy NRFG
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	Bez smarowania (suchy)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	63.0
Długość wózka prowadzącego [mm]	91.0
Wysokość wózka prowadzącego [mm]	25.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	30.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Masa [kg]	0.55
Nośność dynamiczna C50 [N]	20200.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	16000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	24400.0
Dynamiczny moment skręcający Mt50 [Nm]	330.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	265.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	310
Dynamiczny moment podłużny ML50 [Nm]	240.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	190.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	230
Podziałka T, szyna prowadząca [mm]	60

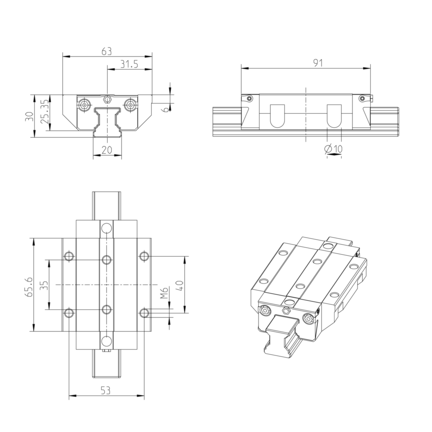

Wymiar A [mm]	63
Wymiar B [mm]	91
Wymiar B1 [mm]	65.6
Wymiar H [mm]	30.0
Wymiar T1 min [mm]	13
