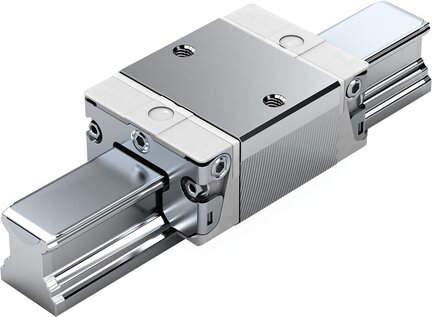

Wózek kulkowy NRFG, SKS, wielkość konstr. 20, resist NR, wysoka dokładność , KWD-020-SKS-C1-H-0 (R201081314) - Bosch-Rexroth

SKU: OC-REXROTH037018

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy NRFG, SKS, wielkość konstr. 20, resist NR, wysoka dokładność , KWD-020-SKS-C1-H-0 (R201081314) - Bosch-Rexroth

Wysoce precyzyjny wózek kulkowy z materiału Resist NR nadaje się do zastosowania w przemyśle opakowań oraz w niektórych obszarach przemysłu spożywczego. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 20
Konstrukcja SKS: Szerokość = wąska, długość = krótka, wysokość = standardowa
Korpus wózka prowadzącego i wszystkie elementy stalowe ze stali odpornej na korozję zgodnie z DIN 10088
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności H: Wysoki
Bez łańcucha kulkowego
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 57,3 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Wszystkie części metalowe wykonane ze stali odpornej na korozję
Wszystkie części z tworzywa sztucznego wykonane z certyfikowanych materiałów
Najlepsze wartości dynamiki
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Pasuje do wszystkich szyn kulkowych SNS
Możliwe długotrwałe smarowanie na wiele lat
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Najwyższa sztywność systemu dzięki wstępnie naprężonemu rozmieszczeniu O
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Duża sztywność we wszystkich kierunkach obciążania – dzięki temu możliwe zastosowanie również jako wózek pojedynczy
Zintegrowane kompletne uszczelnienie
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek
Elementy montowane można przykręcać do wózka kulkowego od góry

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	20
Konstrukcja	SKS – wąska, krótka, wysokość standardowa
Typ konstrukcji	Wózek kulkowy NRFG
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	Bez smarowania (suchy)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	44.0
Długość wózka prowadzącego [mm]	57.3
Wysokość wózka prowadzącego [mm]	25.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	30.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Masa [kg]	0.25
Nośność dynamiczna C50 [N]	10300.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	8200.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	9400.0
Dynamiczny moment skręcający Mt50 [Nm]	160.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	125.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	115
Dynamiczny moment podłużny ML50 [Nm]	57.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	45.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	40
Podziałka T, szyna prowadząca [mm]	60
Wymiar A [mm]	44
Wymiar A1 [mm]	22
Wymiar A2 [mm]	20
Wymiar A3 [mm]	12
Wymiar B [mm]	57.3
Wymiar B1 [mm]	31.9
Wymiar E1 [mm]	32
Wymiar E8 [mm]	32.5
Wymiar E9 [mm]	7.3
Wymiar H [mm]	30.0
Wymiar H1 [mm]	25.35
Wymiar H2 z pokrywą taśmową [mm]	20.75
Wymiar H2 bez pokrywy taśmowej [mm]	20.55
Wymiar K1 [mm]	22.95
Wymiar K2 [mm]	22.95
Wymiar K3 [mm]	3.35
Wymiar K4 [mm]	3.35
Wymiar N3 [mm]	7.5
Wymiar N6 [mm]	13.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M5
Wymiar S5 [mm]	6
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	13
Wymiar V1 [mm]	6
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	20.75
