Wózek kulkowy, samoustawianie, FKS, wielkość konstr. 20, stal CS, normalna dokładność, bez łańcucha kulkowego, KWD-020-FKS-C1-N-1 (R166181421) - Bosch-Rexroth

SKU: OC-REXROTH029748

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, samoustawianie, FKS, wielkość konstr. 20, stal CS, normalna dokładność, bez łańcucha kulkowego, KWD-020-FKS-C1-N-1 (R166181421) - Bosch-Rexroth

Wózek kulkowy z samoustawianiem naprawia błędy wyrównania do 10'. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 20
Konstrukcja FKS: Szerokość = kołnierz, długość = krótka, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności N: zwykła
Bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 57,3 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Do wyrównywania większych tolerancji w konstrukcji przyłączy
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Niski poziom hałasu i znakomite parametry przemieszczania
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Gładkie toczenie dzięki optymalnemu ukształtowaniu przekierowania i wlotu
Samoczynnie wyrównuje błędy wyrównania (w przypadku odchyleń do 10' w 2 płaszczyznach)
Wyjątkowo zwarta konstrukcja
Dopuszczalne większe odchyłki równoległości i wysokości powierzchni montażowych
Klasy dokładności H i N
Klasy napięcia wstępnego: C0 (bez napięcia wstępnego, luz) i C1 (lekkie napięcie wstępne)
Minimalne zużycie smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Najlepsze wartości dynamiki
Pasuje do wszystkich szyn kulkowych SNS

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	20
Konstrukcja	FKS – kołnierzowa, krótka, wysokość standardowa
Typ konstrukcji	Wózek kulkowy Super
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	N – normalna
Uszczelnienie	LS – uszczelka lekkobieżna
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Z samoustawianiem
Szerokość wózka prowadzącego [mm]	63.0
Długość wózka prowadzącego [mm]	57.3
Wysokość wózka prowadzącego [mm]	25.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	30.0
Maksymalna nośność dynamiczna Fmax [N]	3900
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Maksymalny dopuszczalny moment skręcający Mt maks. [Nm]	50
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.3
Nośność dynamiczna C50 [N]	12700.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	10100.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt50 [Nm]	160.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	130.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	60

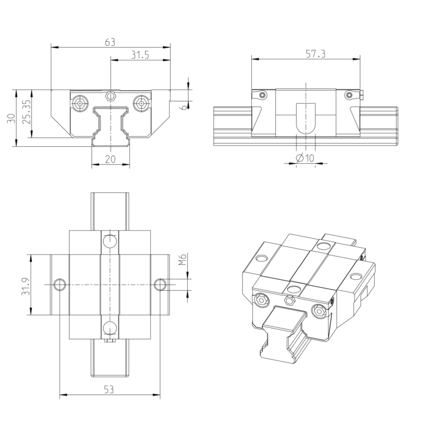

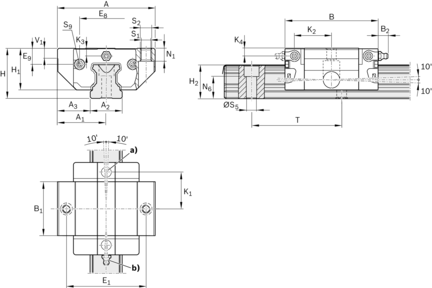

Wymiar A [mm]	63
Wymiar A1 [mm]	31.5
Wymiar A2 [mm]	20
Wymiar A3 [mm]	21.5
Wymiar B [mm]	57.3
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	31.9
Wymiar E1 [mm]	53
Wymiar E8 [mm]	32.5
Wymiar E9 [mm]	7.3
Wymiar H [mm]	30.0
Wymiar H1 [mm]	25.35
Wymiar H2 z pokrywą taśmową [mm]	20.75
Wymiar H2 bez pokrywy taśmowej [mm]	20.55
Wymiar K1 [mm]	22.95
Wymiar K2 [mm]	22.95
Wymiar K3 [mm]	3.35
Wymiar K4 [mm]	3.35
Wymiar N1 [mm]	7.7
Wymiar N6 [mm]	13.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	5.3
Wymiar S2	M6
Wymiar S5 [mm]	6
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	13
Wymiar V1 [mm]	6
