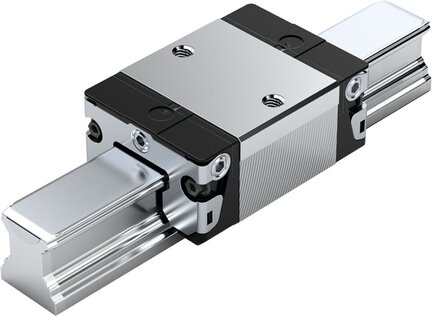

Wózek kulkowy, samoustawianie, SKS, wielkość konstr. 35, resist CR, powłoka, wysoka dokł., bez łańcucha kulk., KWD-035-SKS-C1-H-1 (R166231371) - Bosch-Rexroth

SKU: OC-REXROTH029844

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, samoustawianie, SKS, wielkość konstr. 35, resist CR, powłoka, wysoka dokł., bez łańcucha kulk., KWD-035-SKS-C1-H-1 (R166231371) - Bosch-Rexroth

Wózek kulkowy z samoustawianiem naprawia błędy wyrównania do 10'. Odporny na korozję dzięki powłoce Resist CR. Charakteryzuje się również następującymi właściwościami produktu: Wielkość 35 Konstrukcja SKS: Szerokość = wąska, długość = krótka, wysokość = standardowa Korpus wózka prowadzącego ze stali niskowęglowej CS, chromowanej na twardo w kolorze srebrnym matowym Klasa napięcia wstępnego C1: Niskie napięcie wstępne Klasa dokładności H: Wysoki Bez łańcucha kulkowego Smarowany wstępnie i konserwowany Smar do łożysk tocznych Dynalub 510 Bez nakładanego elementu z lewej (krawędź oporowa z przodu) Bez nakładanego elementu z prawej (krawędź oporowa z przodu) Proste przyłącze smarowania dołączane luzem. Korpus wózka prowadzącego w wersji standardowej Długość całkowita wózka prowadzącego = 84,9 mm Zamienność: Wagony prowadzące i prowadnice mogą być łączone ze sobą z dowolną precyzją.

Obszar zastosowania: Do wyrównywania większych tolerancji w konstrukcji przyłączy
Niski poziom hałasu i znakomite parametry przemieszczania
Najlepsze wartości dynamiki
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Korpus wózka kulkowego ze stali z powłoką odporną na korozję, srebrny matowy, chromowany na twardo
Samoczynnie wyrównuje błędy wyrównania (w przypadku odchyleń do 10' w 2 płaszczyznach)
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Gładkie toczenie dzięki optymalnemu ukształtowaniu przekierowania i wlotu
Klasy napięcia wstępnego: C0 (bez napięcia wstępnego, luz) i C1 (lekkie napięcie wstępne)
Dopuszczalne większe odchyłki równoległości i wysokości powierzchni montażowych
Wyjątkowo zwarta konstrukcja

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	35
Konstrukcja	SKS – wąska, krótka, wysokość standardowa
Typ konstrukcji	Wózek kulkowy Super
Materiał, prowadnice szynowe profilowe	Chromowana na twardo
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	LS – uszczelka lekkobieżna
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Z samoustawianiem
Szerokość wózka prowadzącego [mm]	70.0
Długość wózka prowadzącego [mm]	84.9
Wysokość wózka prowadzącego [mm]	40.4
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	48.0
Maksymalna nośność dynamiczna Fmax [N]	8100
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Maksymalny dopuszczalny moment skręcający Mt maks. [Nm]	175
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.9
Nośność dynamiczna C50 [N]	26600.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	21100.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt50 [Nm]	570.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	450.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	80
Wymiar A [mm]	70
Wymiar A1 [mm]	35
Wymiar A2 [mm]	34
Wymiar A3 [mm]	18
Wymiar B [mm]	84.9
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	51.4
Wymiar E1 [mm]	50
Wymiar E8 [mm]	58
Wymiar E9 [mm]	17.35
Wymiar H [mm]	48.0
Wymiar H1 [mm]	40.4
Wymiar H2 z pokrywą taśmową [mm]	32.15
Wymiar H2 bez pokrywy taśmowej [mm]	31.85
Wymiar K1 [mm]	32.7
Wymiar K2 [mm]	34.2
Wymiar K3 [mm]	6.9
Wymiar K4 [mm]	6.9
Wymiar N3 [mm]	13
Wymiar N6 [mm]	20.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M8
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	8
