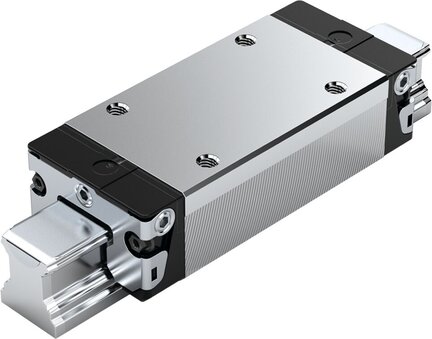

Wózek kulkowy, SLS, wielkość konstr. 30, stal CS, normalna dokładność, z łańcuchem kulkowym, KWD-030-SLS-C1-N-1 (R16237142Y) - Bosch-Rexroth

SKU: OC-REXROTH024426

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, SLS, wielkość konstr. 30, stal CS, normalna dokładność, z łańcuchem kulkowym, KWD-030-SLS-C1-N-1 (R16237142Y) - Bosch-Rexroth

Wózek kulkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 30
Konstrukcja SLS: Szerokość = wąska, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności N: zwykła
Z łańcuchem kulkowym
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 119,7 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym
Do bardzo dużych obciążeń
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Możliwe długotrwałe smarowanie na wiele lat
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Wysoka obciążalność momentem obrotowym
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Elementy montowane można przykręcać do wózka kulkowego od góry
Zintegrowane kompletne uszczelnienie
System o minimalnym zużyciu smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Pasuje do wszystkich szyn kulkowych SNS/SNO
Najlepsze wartości dynamiki
Różne klasy napięcia wstępnego
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	SLS – wąska, długa, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	N – normalna
Uszczelnienie	DS – uszczelka dwuwargowa
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania

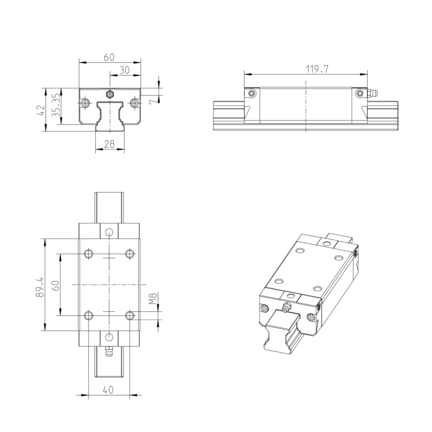

Szerokość wózka prowadzącego [mm]	60.0
Długość wózka prowadzącego [mm]	119.7
Wysokość wózka prowadzącego [mm]	35.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	42.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	1.1
Nośność dynamiczna C50 [N]	55200.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	43800.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	62200.0
Dynamiczny moment skręcający Mt50 [Nm]	960.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	760.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	1080
Dynamiczny moment podłużny ML50 [Nm]	900.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	710.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	1010
Podziałka T, szyna prowadząca [mm]	80

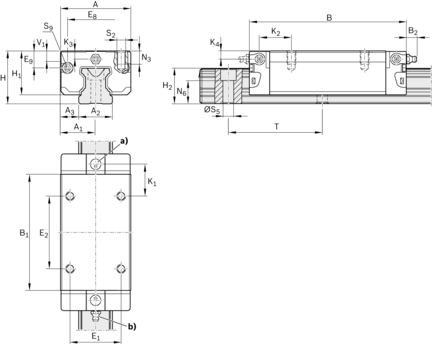

Wymiar A [mm]	60
Wymiar A1 [mm]	30
Wymiar A2 [mm]	28
Wymiar A3 [mm]	16
Wymiar B [mm]	119.7
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	89.4
Wymiar E1 [mm]	40
Wymiar E2 [mm]	60
Wymiar E8 [mm]	48.4
Wymiar E9 [mm]	14.6
Wymiar H [mm]	42.0
Wymiar H1 [mm]	35.35
Wymiar H2 z pokrywą taśmową [mm]	28.55
Wymiar H2 bez pokrywy taśmowej [mm]	28.35
Wymiar K1 [mm]	21
Wymiar K2 [mm]	22.7
Wymiar K3 [mm]	6.05
Wymiar K4 [mm]	6.05
Wymiar N3 [mm]	12
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M8
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	7
