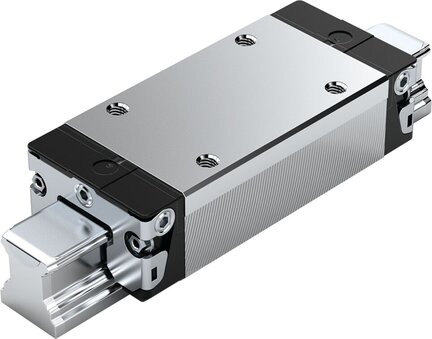

Wózek kulkowy, SLS, wielkość konstr. 35, resist NRII, normalna dokładność, z łańcuchem kulkowym, KWD-035-SLS-C1-N-0 (R20123140W) - Bosch-Rexroth

SKU: OC-REXROTH037655

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, SLS, wielkość konstr. 35, resist NRII, normalna dokładność, z łańcuchem kulkowym, KWD-035-SLS-C1-N-0 (R20123140W) - Bosch-Rexroth

Wózki kulkowe z Resist NRII są odporne na korozję i wysoce precyzyjne. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 35
Konstrukcja SLS: Szerokość = wąska, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego i wszystkie elementy stalowe ze stali odpornej na korozję zgodnie z DIN 10088
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności N: zwykła
Z łańcuchem kulkowym
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 139,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym
Wszystkie części metalowe wykonane ze stali odpornej na korozję
Bardzo duża precyzja
Znacząco zmniejszone wahania siły tarcia i niski poziom siły tarcia, zwłaszcza przy obciążeniu zewnętrznym
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Pasuje do wszystkich szyn kulkowych SNS
Dostępne w pięciu powszechnych na rynku rozmiarach
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Możliwe długotrwałe smarowanie na wiele lat
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
System o minimalnym zużyciu smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	35
Konstrukcja	SLS – wąska, długa, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	N – normalna
Uszczelnienie	DS – uszczelka dwuwargowa
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	Bez smarowania (suchy)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania

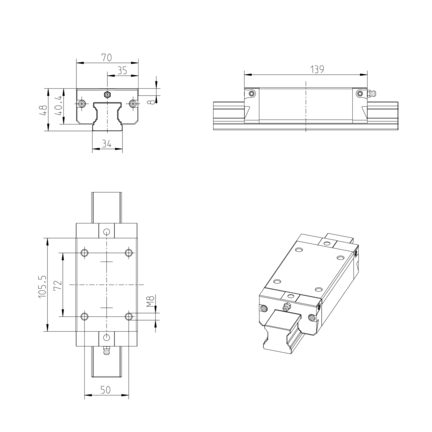

Szerokość wózka prowadzącego [mm]	70.0
Długość wózka prowadzącego [mm]	139.0
Wysokość wózka prowadzącego [mm]	40.4
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	48.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	1.7
Nośność dynamiczna C50 [N]	43800.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	34800.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	52500.0
Dynamiczny moment skręcający Mt50 [Nm]	1230.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	975.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	1150
Dynamiczny moment podłużny ML50 [Nm]	850.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	675.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	805

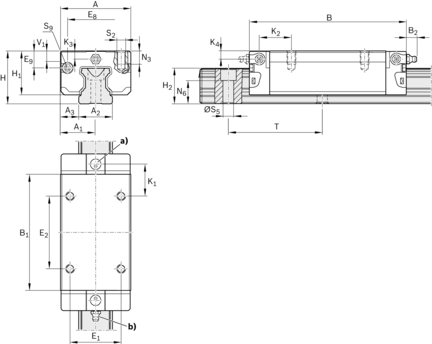

Podziałka T, szyna prowadząca [mm]	80
Wymiar A [mm]	70
Wymiar A1 [mm]	35
Wymiar A2 [mm]	34
Wymiar A3 [mm]	18
Wymiar B [mm]	139
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	105.5
Wymiar E1 [mm]	50
Wymiar E2 [mm]	72
Wymiar E8 [mm]	58
Wymiar E9 [mm]	17.35
Wymiar H [mm]	48.0
Wymiar H1 [mm]	40.4
Wymiar H2 z pokrywą taśmową [mm]	32.15
Wymiar H2 bez pokrywy taśmowej [mm]	31.85
Wymiar K1 [mm]	23.75
Wymiar K2 [mm]	25.25
Wymiar K3 [mm]	6.9
Wymiar K4 [mm]	6.9
Wymiar N3 [mm]	13
Wymiar N6 [mm]	20.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M8
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	8
