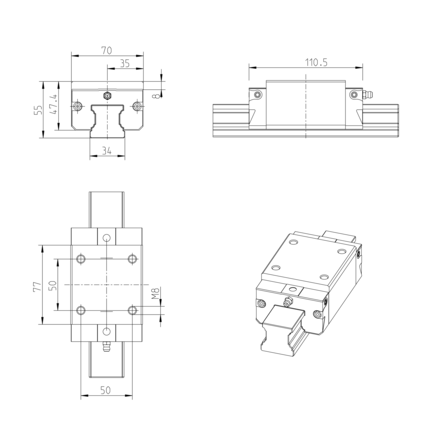

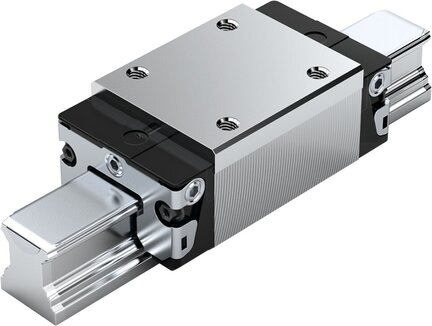

Wózek kulkowy, SNH, wielkość konstr. 35, stal CS, ekstraprecyzyjna dokładność, z łańcuchem kulkowym, KWD-035-SNH-C1-X-1 (R162131822) - Bosch-Rexroth

SKU: OC-REXROTH022505

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, SNH, wielkość konstr. 35, stal CS, ekstraprecyzyjna dokładność, z łańcuchem kulkowym, KWD-035-SNH-C1-X-1 (R162131822) - Bosch-Rexroth

Wózek kulkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 35
Konstrukcja SNH: Szerokość = wąska, długość = normalna, wysokość = wysoka
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności XP: Doskonała precyzja
Z łańcuchem kulkowym
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 110,5 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym i wysokich wymaganiach dotyczących sztywności
Wyższa sztywność niż SNS
Znacząco zmniejszone wahania siły tarcia i niski poziom siły tarcia, zwłaszcza przy obciążeniu zewnętrznym
Bardzo duża precyzja
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Duża sztywność we wszystkich kierunkach obciążania – dzięki temu możliwe zastosowanie również jako wózek pojedynczy
Wysoka obciążalność momentem obrotowym
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Możliwe długotrwałe smarowanie na wiele lat
Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia kulek lub łańcucha kulkowego
Różne klasy napięcia wstępnego
Najlepsze wartości dynamiki
Pasuje do wszystkich szyn kulkowych SNS/SNO
Wózek kulkowy fabrycznie wstępnie nasmarowany
Wózek kulkowy zapewniający niski poziom hałasu i znakomite parametry przemieszczania

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	35
Konstrukcja	SNH – wąska, normalna, wysoka
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	XP – ekstraprecyzyjna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Z łańcuchem kulkowym
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	70.0
Długość wózka prowadzącego [mm]	110.5
Wysokość wózka prowadzącego [mm]	47.4
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	55.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	1.55
Nośność dynamiczna C50 [N]	62200.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	49400.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	75200.0
Dynamiczny moment skręcający Mt50 [Nm]	1340.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	1060.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	1620
Dynamiczny moment podłużny ML50 [Nm]	880.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	700.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	1060

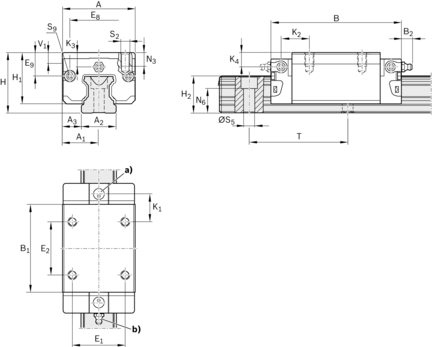

Podziałka T, szyna prowadząca [mm]	80
Wymiar A [mm]	70
Wymiar A1 [mm]	35
Wymiar A2 [mm]	34
Wymiar A3 [mm]	18
Wymiar B [mm]	110.5
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	77
Wymiar E1 [mm]	50
Wymiar E2 [mm]	50
Wymiar E8 [mm]	58
Wymiar E9 [mm]	24.35
Wymiar H [mm]	55.0
Wymiar H1 [mm]	47.4
Wymiar H2 z pokrywą taśmową [mm]	32.15
Wymiar H2 bez pokrywy taśmowej [mm]	31.85
Wymiar K1 [mm]	20.5
Wymiar K2 [mm]	22
Wymiar K3 [mm]	13.9
Wymiar K4 [mm]	13.9
Wymiar N3 [mm]	13
Wymiar N6 [mm]	20.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M8
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	8
