Wózek kulkowy, SNS, wielkość konstr. 30, aluminium, normalna dokładność, bez łańcucha kulkowego, KWD-030-SNS-C0-N-1 (R163279420) - Bosch-Rexroth

SKU: OC-REXROTH026219

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

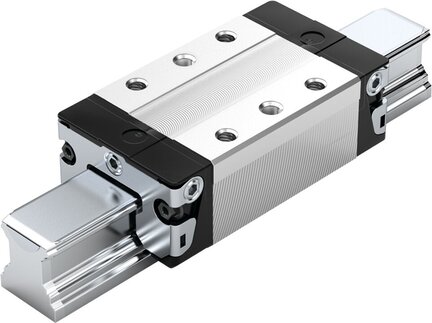

Opis produktu - Wózek kulkowy, SNS, wielkość konstr. 30, aluminium, normalna dokładność, bez łańcucha kulkowego, KWD-030-SNS-C0-N-1 (R163279420) - Bosch-Rexroth

Wózek kulkowy z aluminium jest wysoce precyzyjny i ma mniejszą masę w porównaniu z wersją stalową. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 30
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Klasa napięcia wstępnego C0: Bez napięcia wstępnego
Klasa dokładności N: zwykła
Bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 97,7 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Do lekkich konstrukcji – do wyrównywania niewielkich tolerancji w konstrukcji przyłączy
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Wyjątkowo zwarta, lekka konstrukcja: O 60% mniejsza masa w porównaniu z wózkami kulkowymi ze stali
Bardzo duża precyzja
Opatentowana strefa wlotu nawet sześciokrotnie zwiększa dokładność przebiegu
Pasuje do wszystkich szyn kulkowych SNS
Przyłącze smarowania ze wszystkich stron, z gwintem metalowym
Wózek kulkowy fabrycznie wstępnie nasmarowany
Elementy montowane można przykręcać do wózka kulkowego od góry
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Najlepsze wartości dynamiki
Minimalne zużycie smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Otwory na wózku kulkowym przygotowane do zakołkowania
Dopuszczalne większe odchyłki równoległości i wysokości powierzchni montażowych
Możliwe długotrwałe smarowanie na wiele lat
Klasy dokładności H i N można łączyć ze wszystkimi szynami danej klasy dokładności

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	SNS – wąska, normalna, wysokość standardowa
Typ konstrukcji	Wózek kulkowy, wysokoprecyzyjny
Materiał, prowadnice szynowe profilowe	Aluminium
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Klasa dokładności	N – normalna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	60.0
Długość wózka prowadzącego [mm]	97.7
Wysokość wózka prowadzącego [mm]	35.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	42.0
Maksymalna nośność dynamiczna Fmax [N]	12200
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Maksymalny dopuszczalny moment skręcający Mt maks. [Nm]	210
Maksymalny dopuszczalny moment osiowy ML maks. [Nm]	110
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.45
Nośność dynamiczna C50 [N]	46000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	36500.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt50 [Nm]	790.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	630.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML50 [Nm]	550.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	440.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	80

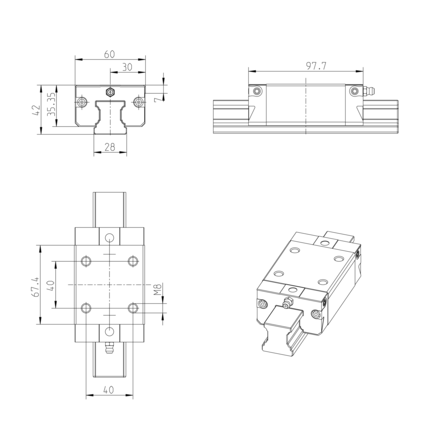

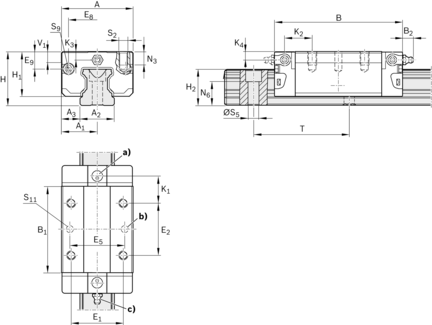

Wymiar A [mm]	60
Wymiar A1 [mm]	30
Wymiar A2 [mm]	28
Wymiar A3 [mm]	16
Wymiar B [mm]	97.7
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	67.4
Wymiar E1 [mm]	40
Wymiar E2 [mm]	40
Wymiar E8 [mm]	48.4
Wymiar E9 [mm]	14.6
Wymiar H [mm]	42.0
Wymiar H1 [mm]	35.35
Wymiar H2 z pokrywą taśmową [mm]	28.55
Wymiar H2 bez pokrywy taśmowej [mm]	28.35
Wymiar K1 [mm]	20
Wymiar K2 [mm]	21.7
Wymiar K3 [mm]	6.05
Wymiar K4 [mm]	6.05
Wymiar N3 [mm]	12
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S11 [mm]	7.7
Wymiar S2	M8
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	7
