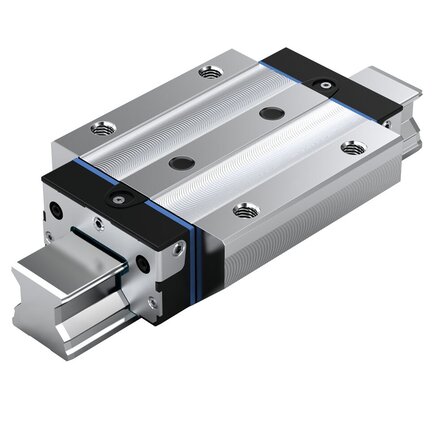

Wózek wałeczkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja FLS: Szerokość = kołnierz, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C2: Średnie napięcie wstępne
Klasa dokładności H: Wysoki
Bez łańcucha rolkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 115,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.
| Cechy produktów | |
|---|---|
| Wersja | Prowadnice szynowe wałeczkowe |
| Wielkość nominalna [mm] | 25 |
| Konstrukcja | FLS – kołnierzowa, długa, wysokość standardowa |
| Typ konstrukcji | Wózek wałeczkowy o wysokiej precyzji |
| Materiał, prowadnice szynowe profilowe | Stal niskowęglowa |
| Klasa napięcia wstępnego | C2 - średnie napięcie wstępne |
| Klasa dokładności | H – wysoka dokładność |
| Uszczelnienie | DS – uszczelka dwuwargowa |
| Smarowanie | Konserwowany |
| Szerokość wózka prowadzącego [mm] | 70.0 |
| Długość wózka prowadzącego [mm] | 115.0 |
| Wysokość wózka prowadzącego [mm] | 30.0 |
| Wysokość wózka prowadzącego z szyną prowadzącą [mm] | 36.0 |
| Maksymalne przyspieszenie amax [m/s²] | 150.0 |
| Wskazówka, maksymalne przyspieszenie amax | Warunek: Napięcie wstępne musi być dostępne również podczas pracy z obciążeniem. |
| Maksymalna dopuszczalna prędkość liniowa vmax [m/s] | 4.0 |
| Wskazówka, dynamiczny moment skręcający Mt | Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23. |
| Wskazówka: dynamiczny moment podłużny ML | Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23. |
| Dopuszczalna temperatura otoczenia (min. ... maks.) | -10 °C ... +80 °C |
| Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.) | Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt. |
| Współczynnik tarcia μ | 0.0004 ... 0.001 |
| Informacja o współczynniku tarcia μ | Bez tarcia uszczelki |
| Masa [kg] | 0.93 |
| Nośność dynamiczna C50 [N] | 41000.0 |
| Informacja o nośności dynamicznej C50 | Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1. |
| Nośność dynamiczna C100 [N] | 33300.0 |
| Informacja o nośności dynamicznej C100 | Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1. |
| Wartość nośności statycznej C0 [N] | 76400.0 |
| Dynamiczny moment skręcający Mt50 [Nm] | 530.0 |
| Wskazówka, dynamiczny moment skręcający Mt50 | Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1. |
| Dynamiczny moment skręcający Mt100 [Nm] | 432.0 |
| Wskazówka, dynamiczny moment skręcający Mt100 | Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1. |
| Statyczny moment zginający Mt0 [Nm] | 990 |
| Dynamiczny moment podłużny ML50 [Nm] | 520.0 |
| Wskazówka, dynamiczny moment podłużny ML50 | Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1. |
| Dynamiczny moment podłużny ML100 [Nm] | 420.0 |
| Wskazówka, dynamiczny moment podłużny ML100 | Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1. |
| Statyczny moment podłużny ML0 [Nm] | 970 |
| Wskazówka, siła tarcia FR | Wartość orientacyjna sił tarcia całkowicie uszczelnionego i naolejonego wózka wałeczkowego. |

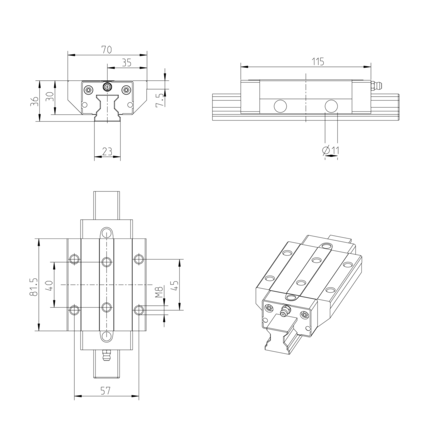

| Podziałka T, szyna prowadząca [mm] | 30 |
| Wymiar A [mm] | 70 |
| Wymiar A1 [mm] | 35 |
| Wymiar A2 [mm] | 23 |
| Wymiar A3 [mm] | 23.5 |
| Wymiar B [mm] | 115 |
| Wymiar B1 [mm] | 81.5 |
| Wymiar średnicy S5 | 7 |
| Wymiar E1 [mm] | 57 |
| Wymiar E2 [mm] | 45 |
| Wymiar E3 [mm] | 40 |
| Wymiar E8 [mm] | 33.4 |
| Wymiar E9 [mm] | 8.3 |
| Wymiar H [mm] | 36.0 |
| Wymiar H1 [mm] | 30 |
| Wymiar H2 z pokrywą taśmową [mm] | 23.6 |
| Wymiar H2 bez pokrywy taśmowej [mm] | 23.4 |
| Wymiar K1 [mm] | 23.05 |
| Wymiar N1 [mm] | 9 |
| Wymiar N2 [mm] | 7.3 |
| Wymiar N5 [mm] | 5.5 |
| Wymiar N6 [mm] | 14.3 |
| Tolerancja wymiaru N6 [mm] | ±0.5 |
| Wymiar S1, średnica gwintu [mm] | 6.7 |
| Wymiar S2 | M8 |
| Wymiar S9 | M3 |
| Wymiar S9 średnica gwintu | M3 |
| Wymiar T1 min [mm] | 13 |
| Wymiar V1 [mm] | 7.5 |

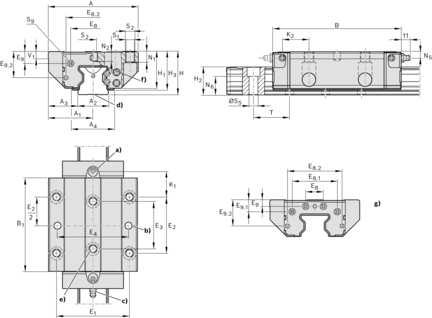

| Wskazówka, wymiar T | Wymiar T = podziałka szyny wałeczkowej |
Bosch-Rexroth AG
Zum Eisengießer 1,
D-97816 Lohr am Main,
Niemcy
