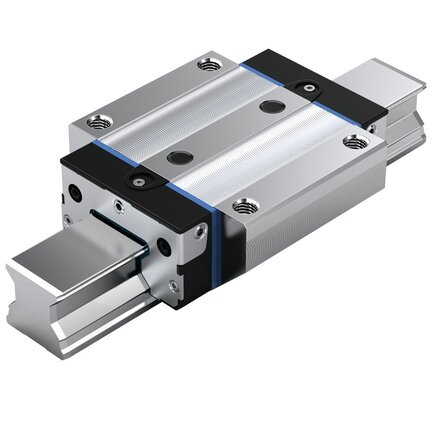

Wózek wałeczkowy, FNS, wielkość konstr. 55, stal CS, precyzyjna dokładność, RWD-055-FNS-C3-P-2-AS (R18515322A) - Bosch-Rexroth

SKU: OC-REXROTH034730

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek wałeczkowy, FNS, wielkość konstr. 55, stal CS, precyzyjna dokładność, RWD-055-FNS-C3-P-2-AS (R18515322A) - Bosch-Rexroth

Wózek wałeczkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 55
Konstrukcja FNS: Szerokość = kołnierz, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C3: Duże napięcie wstępne
Klasa dokładności P: Precyzyjny
Bez łańcucha rolkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 170,7 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Wysoka obciążalność momentem obrotowym
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Bardzo duża sztywność we wszystkich kierunkach obciążania dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka wałeczkowego
Nieograniczona zamienność
Dowolne możliwości kombinacji wszystkich wariantów szyn prowadzących ze wszystkimi wariantami wózków wałeczkowych
Akcesoria można łatwo przykręcić do wózka wałeczkowego po stronie czołowej
Gniazda smarowe możliwe ze wszystkich stron, co ułatwia konserwację
Minimalne ilości smarowania dzięki nowemu rodzajowi aranżacji kanałów
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia rolek
Elementy montowane można przykręcać do wózka wałeczkowego od góry i od dołu
Najmniejsze odchylenia pod ciężarem i najwyższa precyzja przebiegów ze względu na wielokrotnie zoptymalizowaną geometrię wlotu i dużą liczbę rolek
Wózek wałeczkowy z zabezpieczeniem transportowym łatwo nasuwa się na szynę.
Seryjnie zintegrowane kompletne uszczelnienie
Rozmiary 25 i 65
Klasy napięcia wstępnego C1 do C5
Wersje z uszczelnieniem DS, SS lub AS

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	55
Konstrukcja	FNS – kołnierzowa, zwykła, wysokość standardowa
Typ konstrukcji	Wózek wałeczkowy o wysokiej precyzji
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C3 - wysokie napięcie wstępne
Klasa dokładności	P – precyzyjny
Uszczelnienie	AS – uszczelka dwuwargowa ze wzmocnionym uszczelnieniem wzdłużnym
Smarowanie	Konserwowany
Szerokość wózka prowadzącego [mm]	140.0
Długość wózka prowadzącego [mm]	170.65
Wysokość wózka prowadzącego [mm]	58.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	70.0
Maksymalne przyspieszenie amax [m/s²]	150.0
Wskazówka, maksymalne przyspieszenie amax	Warunek: Napięcie wstępne musi być dostępne również podczas pracy z obciążeniem.
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	4.0
Wskazówka, dynamiczny moment skręcający Mt	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Wskazówka: dynamiczny moment podłużny ML	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Informacja o uszczelce	Ze zintegrowanym uszczelnieniem DS
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.0004 ... 0.001
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	5.44
Nośność dynamiczna C50 [N]	173000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	140400.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	284700.0
Dynamiczny moment skręcający Mt50 [Nm]	5070.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	4120.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	8350
Dynamiczny moment podłużny ML50 [Nm]	3210.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	2610.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	5290
Wskazówka, siła tarcia FR	Wartość orientacyjna sił tarcia całkowicie uszczelnionego i naolejonego wózka wałeczkowego.
Podziałka T, szyna prowadząca [mm]	60
Wymiar A [mm]	140
Wymiar A1 [mm]	70
Wymiar A2 [mm]	53
Wymiar A3 [mm]	43.5
Wymiar A4 [mm]	63.3
Wymiar B [mm]	170.65
Wymiar B1 [mm]	123.1
Wymiar średnicy S5	16
Wymiar E1 [mm]	116
Wymiar E2 [mm]	95
Wymiar E3 [mm]	70
Wymiar E8 [mm]	74.2
Wymiar E9 [mm]	18.85
Wymiar H [mm]	70.0
Wymiar H1 [mm]	58
Wymiar H2 z pokrywą taśmową [mm]	47.85
Wymiar H2 bez pokrywy taśmowej [mm]	47.55
Wymiar H3 [mm]	60
Wymiar K1 [mm]	21.75
Wymiar K2 [mm]	24.9
Wymiar N1 [mm]	18
Wymiar N2 [mm]	13.7
Wymiar N6 [mm]	28.7
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1, średnica gwintu [mm]	12.4
Wymiar S2	M14
Wymiar S9	M5
Wymiar S9 średnica gwintu	M5
Wymiar T1 min [mm]	20
Wymiar V1 [mm]	12
Wskazówka, wymiar T	Wymiar T = podziałka szyny wałeczkowej
