Wózek wałeczkowy, SLH, wielkość konstr. 25, stal CS, precyzyjna dokładność, RWA-025-SLH-C3-P-2 (R182423216) - Bosch-Rexroth

SKU: OC-REXROTH033963

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek wałeczkowy, SLH, wielkość konstr. 25, stal CS, precyzyjna dokładność, RWA-025-SLH-C3-P-2 (R182423216) - Bosch-Rexroth

Wózek wałeczkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja SLH: Szerokość = wąska, długość = długa, wysokość = wysoka
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C3: Duże napięcie wstępne
Klasa dokładności P: Precyzyjny
Bez łańcucha rolkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Bez dołączonego przyłącza smarowania.
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 115,0 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	25
Konstrukcja	SLH – wąska, długa, wysoka
Typ konstrukcji	Wózek wałeczkowy o wysokiej precyzji
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C3 - wysokie napięcie wstępne
Klasa dokładności	P – precyzyjny
Uszczelnienie	SS – standardowa uszczelka
Smarowanie	Konserwowany
Szerokość wózka prowadzącego [mm]	48.0
Długość wózka prowadzącego [mm]	109.0
Wysokość wózka prowadzącego [mm]	34.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	40.0
Maksymalne przyspieszenie amax [m/s²]	150.0
Wskazówka, maksymalne przyspieszenie amax	Warunek: Napięcie wstępne musi być dostępne również podczas pracy z obciążeniem.
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 4 m/s. Żywotność jest ograniczona przez zwiększone obciążenie części z tworzywa sztucznego.
Wskazówka, dynamiczny moment skręcający Mt	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Wskazówka: dynamiczny moment podłużny ML	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.0004 ... 0.001
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.9
Nośność dynamiczna C50 [N]	41000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	33300.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	70000.0
Dynamiczny moment skręcający Mt50 [Nm]	530.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	432.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	908
Dynamiczny moment podłużny ML50 [Nm]	520.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	420.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	900
Wskazówka, siła tarcia FR	Wartość orientacyjna sił tarcia całkowicie uszczelnionego i naolejonego wózka wałeczkowego.
Informacja o produkcie	Smarowanie olejem i smarem stałym od góry

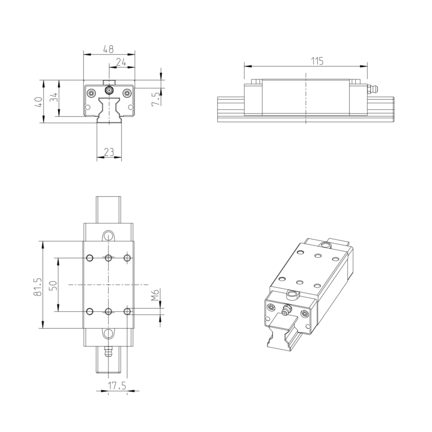

Wymiar A [mm]	48
Wymiar A1 [mm]	24
Wymiar A2 [mm]	23
Wymiar A3 [mm]	12.5
Wymiar B [mm]	109
Wymiar B1 [mm]	81.5
Wymiar B2 [mm]	111
Wymiar B3 [mm]	115
Wymiar średnicy S5	7
Wymiar E1 [mm]	35
Wymiar E2 [mm]	50
Wymiar E8 [mm]	33.4
Wymiar E9 [mm]	12.4
Wymiar H [mm]	40.0
Wymiar H1 [mm]	34
Wymiar H2 z pokrywą taśmową [mm]	23.6
Wymiar H2 bez pokrywy taśmowej [mm]	23.4
Wymiar K1 [mm]	20.6
Wymiar N3 [mm]	9
Wymiar N5 [mm]	9.5
Wymiar N6 [mm]	14.3
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M6
Wymiar S9	M3
Wymiar S9 średnica gwintu	M3
Wymiar T2 [mm]	30
Wymiar V1 [mm]	7.5
