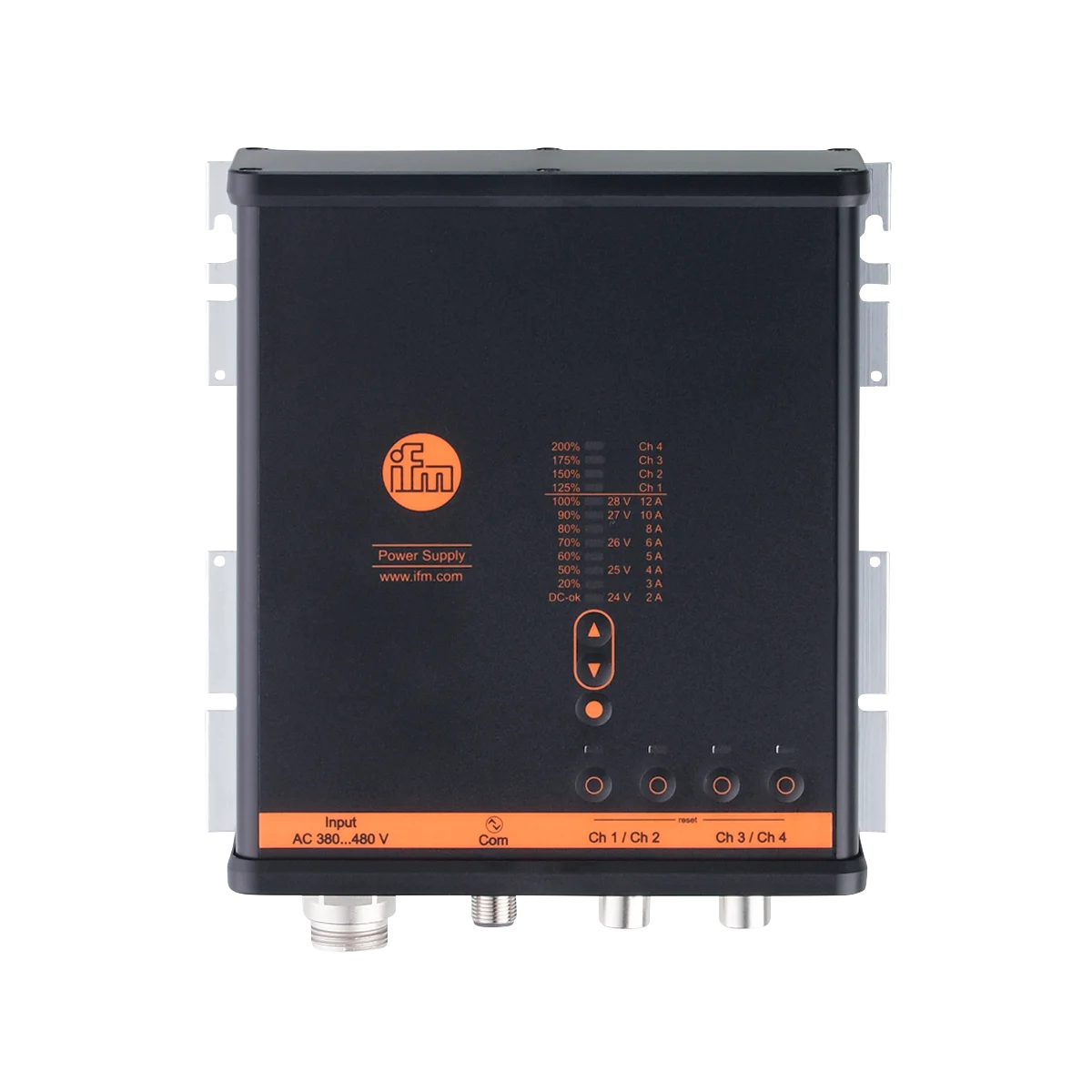

Zasilacz impulsowy 24V DC PSU-3AC/24VDC-20A/IOL/IP67 (DN4237) - IFM

SKU: OC-IFM001077 MPN: DN4237
Producent: IFM
Cena netto/szt. 3 668,85 zł
4 512,69 zł brutto/szt.
Zasilacz impulsowy 24V DC PSU-3AC/24VDC-20A/IOL/IP67 (DN4237) - IFM
3 668,85 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zasilacz impulsowy 24V DC PSU-3AC/24VDC-20A/IOL/IP67 (DN4237) - IFM

  • Ochrona okablowania przez konfigurowalne wyłączniki elektroniczne
  • Montaż bez szafy sterowniczej
  • Dodatkowa diagnostyka poprzez pomiar prądu, napięcia i jakości sieci zailającej oraz zliczanie godzin pracy
  • Generacja ekstra niskiego napięcia z wysoką sprawnością energetyczną bez strat mocy
  • Napięcie wyjściowe, prądy obciążenia, stan obwodów wyjściowych i powód zadziałania są komunikowane przez IO-Link
  • Istnieje możliwość załączania i wyłączania obwodów wyjściowych oraz resetowania wyłączników przez IO-Link

Dane elektryczne

Napięcie znamionowe AC[V]400 / 480
Częstotliwość znamionowa AC[Hz]50...60
Zakres wejściowego napięcia przemiennego AC[V]323...552
Napięcie wyjściowe DC[V]24...28
Klasa ochronyI
Maks. czas rozruchu[ms]12
Tolerancja napięcia wyjściowego[%]0,2
Maks. prąd wyjściowy przy min. napięciu wyjściowym[A]20,8
Maks. Prąd wyjściowy przy max. napięciu wyjściowym[A]17,8
Moc wyjściowa (stała)[W]500
Moc wyjściowa (szczyt.)[W]1000
Współczynnik mocy (napięcie nominalne 400 V AC / 50 Hz)0,94
Współczynnik mocy (napięcie nominalne 480 V AC / 50 Hz)0,95
Liczba obwodów wyjściowych4
Prąd szczyt. załączania (napięcie nominalne 400 V AC / 60 Hz)[A]2,1
Prąd szczyt. załączania (napięcie nominalne 480 V AC / 50 Hz)[A]2
Sprawność(napięcie nominalne 400 V AC / 60 Hz)[%]94,2
Sprawność (napięcie znamionowe 480 V AC / 50 Hz)[%]94
Czas buforowania (napięcie nominalne 400 V AC / 60 Hz)[ms]24
Czas buforowania (napięcie znamionowe 480 V AC / 50 Hz)[ms]24
Prąd wejściowy (napięcie nominalne 400 V AC / 60 Hz)[A]1,1
Prąd wejściowy (napięcie nominalne 480 V AC / 50 Hz)[A]0,9

Wyjścia

Całkowita pojemność elektryczna[mF]12,5

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM3 (230,4 kBaud)
IO-Link Revision1.1
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]2

Warunki pracy

Temperatura otoczenia[°C]-25...70
Temperatura składowania[°C]-40...85
Maks. wilgotność względna powietrza[%]95; (wilgotność względna)
Maks. wysokość nad poziomem morza[m]5000
OchronaIP 65; IP 67
Stopień zabrudzenia3

Testy / dopuszczenia

EMC
EN 61000-4-2 CD8 kV / Kryteria niepowodzenia A
EN 61000-4-2 AD15 kV / Kryteria niepowodzenia A
EN 61000-4-380 Mhz...2.7 GHz / 20 V/m Kryteria niepowodzenia A
EN 61000-4-32.7 GHz...6 GHz kV / 10 V/m Kryteria niepowodzenia A
EN 61000-4-850 / 60 Hz / 30 A/m Kryteria niepowodzenia A
EN 61000-4-4 Burst4 kV / Kryteria niepowodzenia A
EN 61000-4-5 Surge2 kV Lx / Ly / Kryteria niepowodzenia A
EN 61000-4-5 Surge4 kV L / PE / Kryteria niepowodzenia A
EN 61000-4-5 Surge1 kV + / - / Kryteria niepowodzenia A
EN 61000-4-5 Surge1 kV + - / PE / Kryteria niepowodzenia A
EN 61000-4-5 Surge1 kV + - / PE / Kryteria niepowodzenia A
EN 61000-4-5 Surge1 kV DC-OK / PE / Kryteria niepowodzenia A
EN 61000-4-60.15...80 MHz / 20 V Kryteria niepowodzenia A
EN 61000-4-110 V do 1 cyklu / Kryteria niepowodzenia A
EN 61000-4-1140 % of V / 200 ms Kryteria niepowodzenia A
EN 61000-4-1170 % of V / 500 ms Kryteria niepowodzenia A
EN 61000-4-110 V / 5000 ms Kryteria niepowodzenia C
VDE 01601550 V / 1.3 ms Kryteria niepowodzenia A
EN 55032Class B
EN 55032Class B
EN 55011Class B
EN 61000-3-2
EN 61000-3-3
Próba udarowa ciągła
IEC 60068-2-2730 g 6 ms / 20 g 11 ms
Odporność na wibracje
IEC 600068-2-62...17,8 Hz ± 1,6mm / 17.8...500 Hz 2 g
MTTF[lata]27

Dane mechaniczne

Waga[g]1616,05
Obudowaprostopadłościan
Typ montażumontaż do zabudowy w szafie

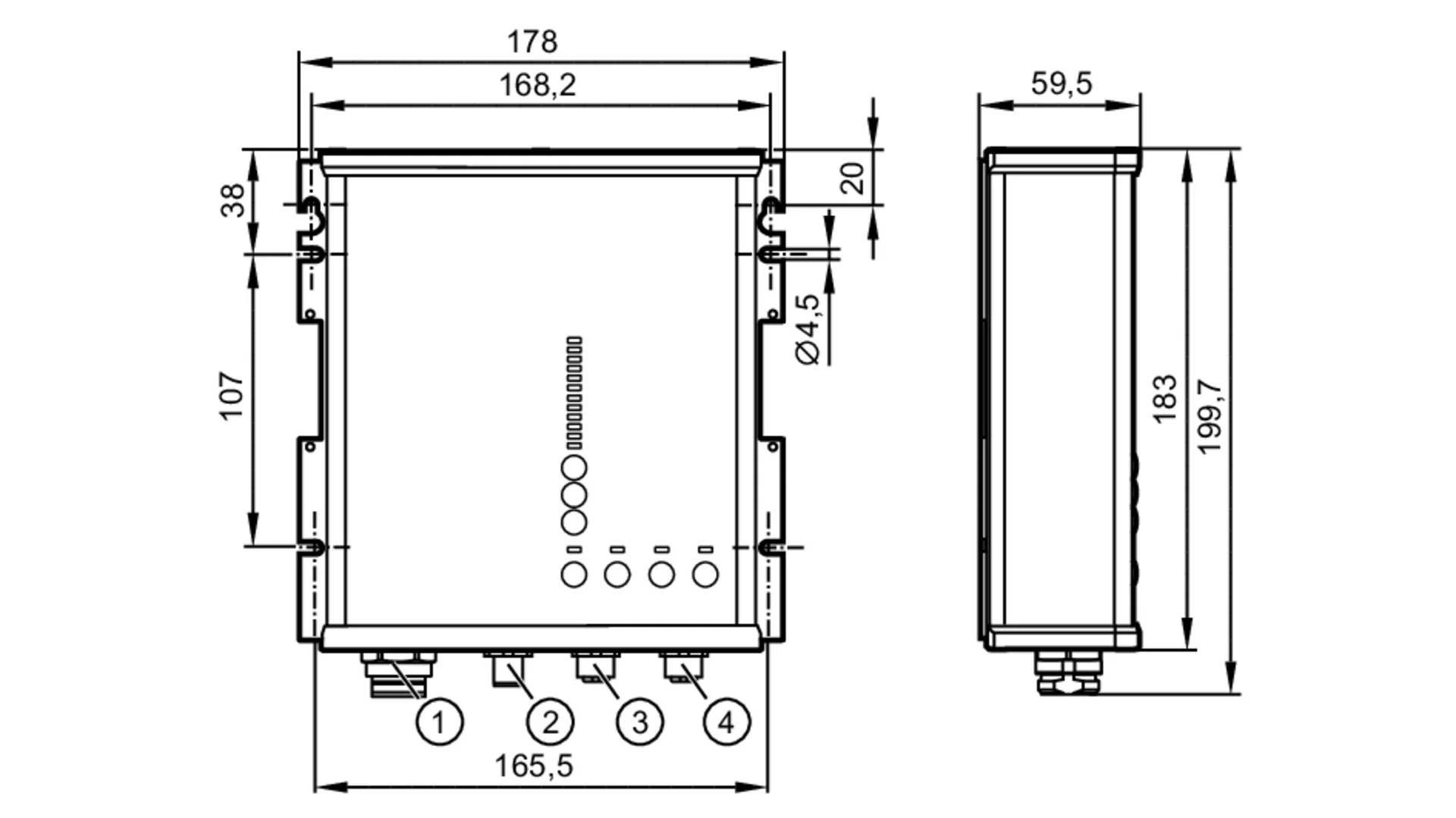

Wymiary[mm]199,7 x 178 x 59,5
Materiałobudowa: stop aluminium; pokrywa obudowy: PC; śruby: stal pokryty brązem

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - IO-Link

Konektor: 1 x M12; kodowanie: A; Nakrętka: mosiądz

Połączenie elektryczne - Napięcie wyjściowe

Konektor: 2 x M12; kodowanie: L; Nakrętka: mosiądz

Połączenie elektryczne - Zasilanie

Konektor: 1 x 7/8"; Nakrętka: mosiądz

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Schemat blokowy
diagram Schemat blokowy
Diagramy i grafiki
Diagramy i grafiki
Charakterystyka wyjściowa
diagram Charakterystyka wyjściowa
Diagramy i grafiki
Diagramy i grafiki
Carakterystyka wydajność / straty mocy
diagram Carakterystyka wydajność / straty mocy
Diagramy i grafiki
Diagramy i grafiki
Charakterystyka redukcji
diagram Charakterystyka redukcji
Diagramy i grafiki
Diagramy i grafiki
Charakterystyka czasu podtrzymania
diagram Charakterystyka czasu podtrzymania
