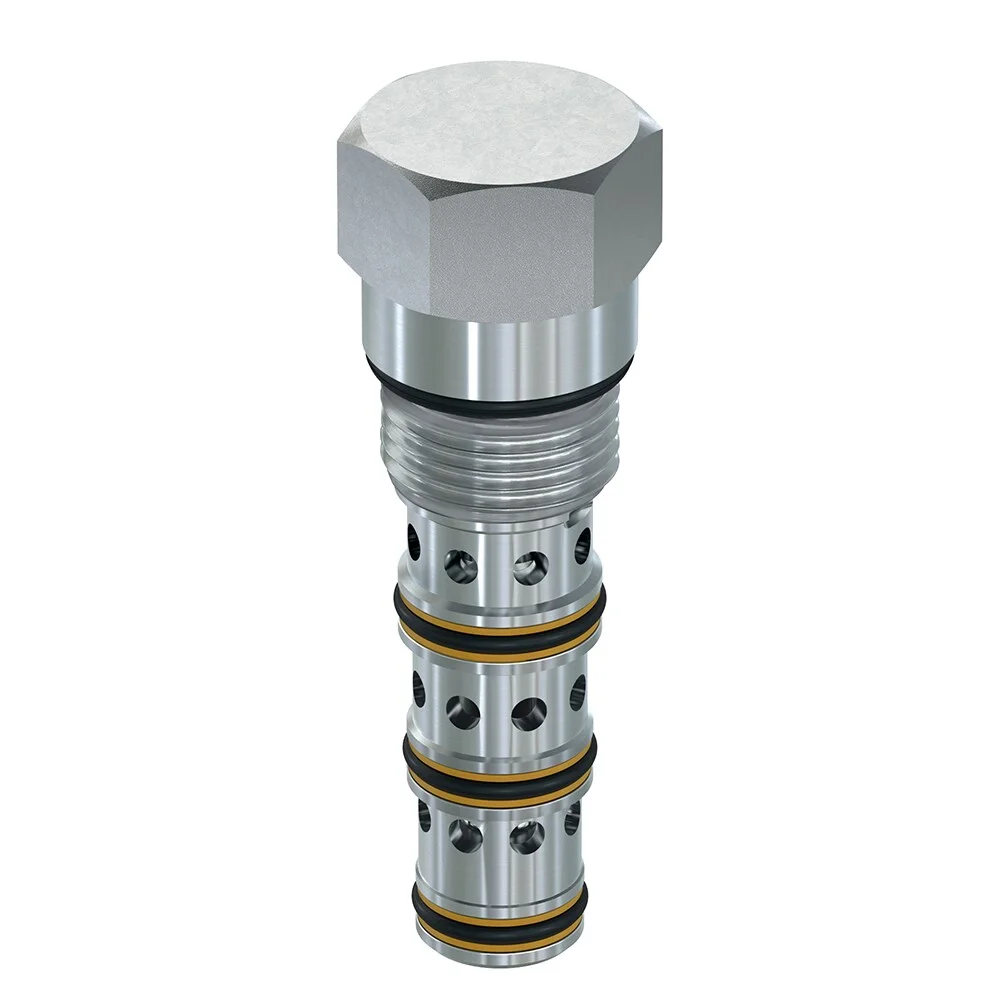

Zawór hydrauliczny 3/2, sterowany pośrednio, seria DH (N04B4-10.0VS) - Parker

Trójdrożne zawory pilotowe Parkera służą do naprzemiennego kierowania przepływem z obu stron zamkniętej skrzyni biegów w celu chłodzenia lub filtrowania. Przepływ od 10 gpm do 24 gpm oraz ciśnienia do 5000 psi, te zawory stanowią wszechstronne rozwiązanie dla wielu zastosowań hydrostatycznych. Parker N04A4 i N04B4 to wersje o wyższym przepływie zaworów DH103B i DH103C. Operacja serii N04A4 w pozycji neutralnej (dezaktywowanej) pozwala na otwarcie Portu 3 na Port 4, przy zablokowaniu Port 2. Gdy sygnał pilota jest aktywowany na porcie 1, szpula przesuwa się w kierunku sprężyny, umożliwiając otwarcie Portu 3 na Port 2, podczas gdy Port 4 jest zablokowany. Komora sprężyny jest odwietrzona do portu 4, więc należy zachować ostrożność przy doliczaniu ciśnienia zwrotnego na porcie 4 do ustawienia sprężyny. Operacja serii N04B4 Parkera w pozycji neutralnej (dezaktywowanej) pozwala na otwarcie portu 3 na port 2, przy zablokowaniu portu 4. Gdy sygnał pilota jest aktywowany na porcie 1, szpula przesuwa się w kierunku sprężyny, umożliwiając otwarcie Portu 3 na Port 4, blokując Port 2. Komora sprężyny jest odwietrzona do portu 4, więc należy zachować ostrożność przy doliczaniu ciśnienia zwrotnego na porcie 4 do ustawienia sprężyny. Seria zaworów kierunkowych N04 Pilot Sterowanych przez pilota Parkera jest dostępna z ciśnieniami przełączającymi 73 psi i 145 psi.
