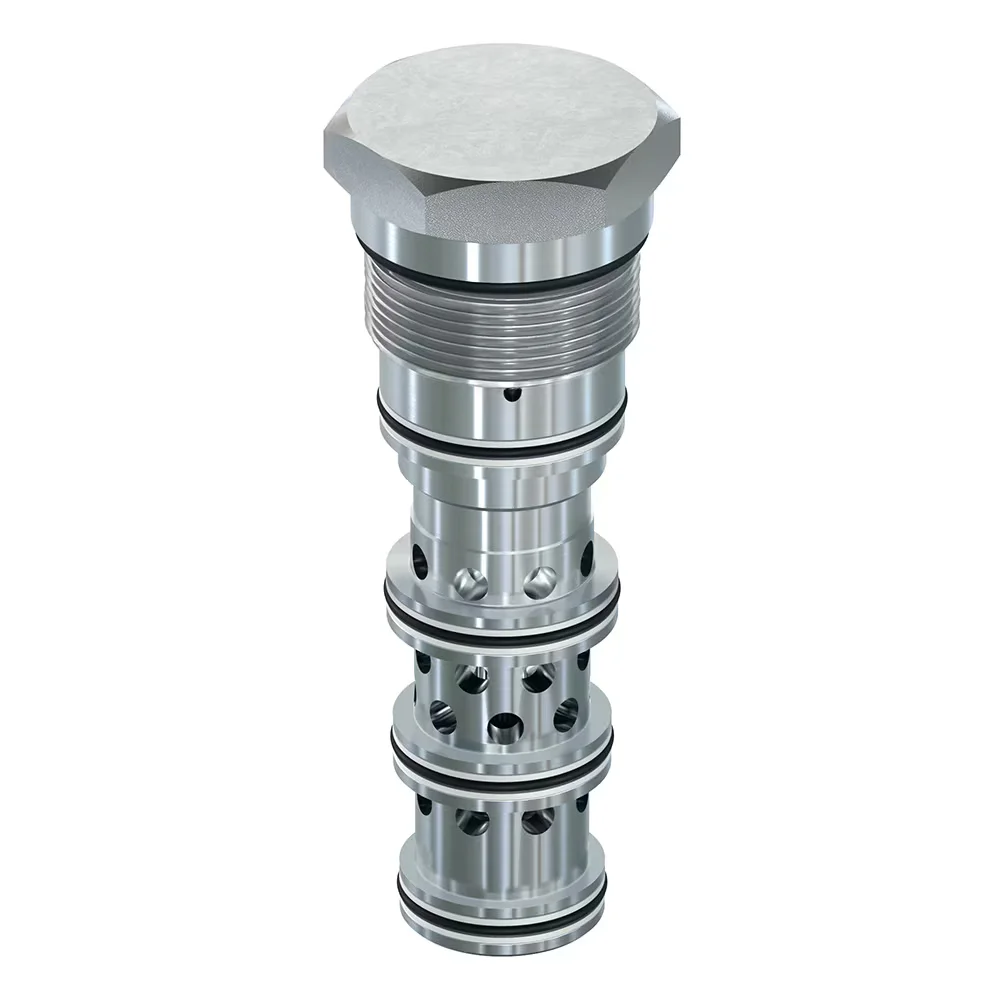

Zawór hydrauliczny 3/2, sterowany pośrednio, seria N5 (N5A300-3.0V) - Parker

Zawory wkładowe N5 firmy Parker zapewniają elastyczność konstrukcyjną do zastosowań wysokiego ciśnienia i wysokiego przepływu, ponieważ są to w rzeczywistości wkłady z 5 portami. Każda wersja ma 3 porty robocze, 1 główny port pilota oraz jeden odpowietrznik komory sprężyny, który czasem może być używany jako drugi port pilota / sensor. Każda wkładka zawiera szpulę przesuniętą przez sprężynę, umożliwiającą konfigurację przepływu bez sterowania. Po przyłożeniu ciśnienia pilota na port 1, szpula przesuwa się w kierunku sprężyny, tworząc drugą konfigurację przepływu. Dostępne są różne konfiguracje szpuli, typy przejść oraz ciśnienia przełączające, które obejmują szeroki zakres zastosowań. Zawory kartridżowe N5A125 i N5A300 mają otwarte przejście, które łączy wszystkie 3 porty robocze podczas przesuwania szpuli. Obie wersje działają w ten sam sposób, z kluczową różnicą w zakresie przepływu. N5A125 ma prędkość 42 GPM (160 LPM), a N5A300 105 GPM (400 LPM). Mogą być używane jako zawory kierunkowe normalnie otwarte, normalnie zamknięte i selektorowane oraz w szerokim zakresie obwodów sterowania ciśnieniem i/lub przepływem. Komora sprężyny 5. portu może być odwietrzona do zbiornika lub wykorzystywana jako port czujnikowy w zastosowaniach wymagających wysokiego ciśnienia lub kontroli przepływu. Kompensacja ciśnienia, kontrola priorytetowego przepływu, redukcja ciśnienia, redukcja ciśnienia oraz sekwencjonowanie ciśnienia to tylko niektóre z zastosowań tych niezwykle wszechstronnych zaworów wkładowych.
