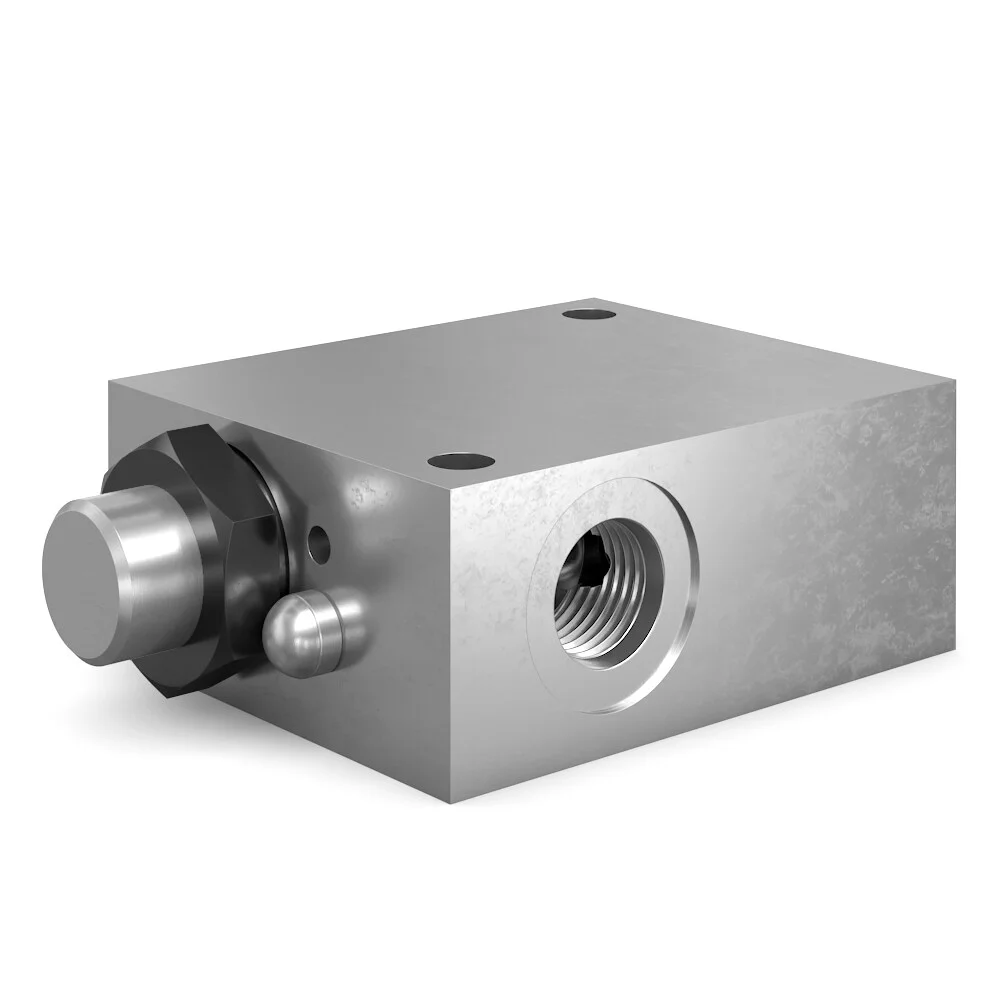

Zawór hydrauliczny, hamujący, wkręcany, seria MH (MHB-015-LEEH-51N) - Parker

Zawory Parkera do utrzymania obciążenia/przeciwwagi pilotowanej to połączenie zaworu bezpieczeństwa, sekwencji i kontroli przepływu, które mogą wytrzymać ciśnienia do 420 barów (6000 psi) i przepływ do 350 lpm (90 gpm). Te wytrzymałe zawory pozwalają operatorowi utrzymać kontrolę nad obciążeniem, zapobiegając jego przekroczeniu pompy, a jednocześnie chronią przed rozszerzalnością cieplną. Szeroki wybór przełożeń pilotażowych pozwala na otwarcie zaworu w zależności od danego ciśnienia wstecznego specyficznego dla zastosowania, które może być znacznie niższe niż ciśnienie sprężyny. Ta funkcja pozwala na przewidywalną i spójną kontrolę obciążenia przez cały cykl jego obniżania.

Rynki: • Sprzęt powietrzny• Sprzęt budowlany• Sprzęt

do obsługi materiałów• Różne

przemysłowe elementy• Różne

mobilne cechy/zalety: • Utwardzone, precyzyjnie szlifowane części dla trwałości

Konstrukcja w stylu poppet z minimalnym przeciekiem

• Dostępne

wersje odporne na manipulacje• Jeden zawór z wkładem z integralnym zaworem

zwrotnym przepływu• Dostępne przełożenia pilotów 8:1 do 1,5:1

• Wszystkie zewnętrzne części pokryte

cynkowaniem Zastosowania:

• Utrzymanie

obciążenia• Pozycja utrzymania

Dodatkowa wskazówka techniczna: Zawory sterujące obciążeniem są wspomagane obciążeniem,

tzn. ciśnienie pilota działa na różnicę między ustawieniem a obciążeniem przy przełożeniu pilota.

Zawsze powinno być ustawione na co najmniej 30% wyższe niż maksymalne ciśnienie indukowane obciążeniem, aby zapewnić prawidłowe zamknięcie zaworu.

Dobór rozmiaru zaworu przeciwwagi wymaga ostrożności, ponieważ wymagany przepływ jest zwykle wyższy niż przepływ pompy systemowej, jak w przypadku zastosowań w cylindrze (przepływ cofania może być dwukrotnie większy niż przepływ systemowy), choć nadmierne obciążenie zaworu może powodować niestabilność.

Ze względu na dynamiczne wahania obciążenia w wielu zastosowaniach, może być konieczne zastosowanie niższego przełożenia pilotowego lub zamontowanie otworu w przewodzie pilotowym, aby uzyskać stabilność. Zawór będzie podatny na ciśnienie zwrotne i należy zachować ostrożność przy systemach proporcjonalnych i zamkniętych środków.
