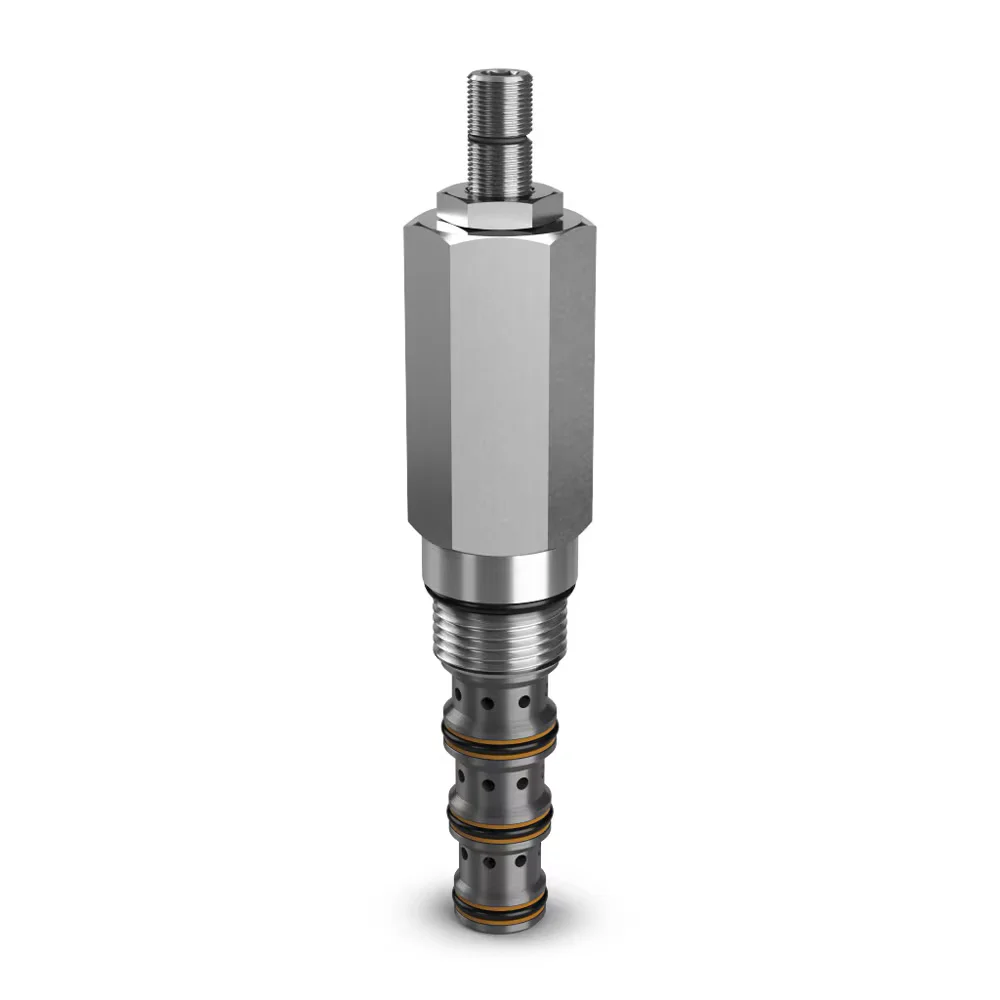

Zawór hydrauliczny, sekwencyjny , seria B04 (B04K4GZN) - Parker

Zawory sekwencyjne działające bezpośrednim to urządzenia typu szpulowe, które pozwalają na działanie wielu funkcji w kolejności bez potrzeby stosowania elektrozaworów, wyłączników granicznych czy skomplikowanych systemów sterowania. Zawory sekwencyjne Parkera B02, B04 i SV10 oferują opcje projektowe dla sekwencjonowania dwupozycyjnego dwudrożnego lub dwupozycyjnego trójdrożnego, z sygnałami pilotowymi i odpływami dostarczanymi wewnętrznie lub zewnętrznie. Wersje z zewnętrznym odprowadzaniem nie są czułe na ciśnienie poniżej zbiornika, jeśli są spuszczane do zbiornika. W obwodzie można użyć jednego lub więcej zaworów sekwencyjnych, aby umożliwić pracę wielu funkcji w określonej kolejności w zależności od ciśnienia. Dostępne są wersje normalnie zamknięte i normalnie otwarte, aby zapewnić elastyczność projektową. Serie sekwencyjnych zaworów bezpośredniego działania Parkera B04H4, B04J4 i SV104 są sterowane zewnętrznie i odprowadzane z zewnątrz. Normalnie zamknięty B04H4 to dwupozycyjny zawór dwudrożny, który blokuje przepływ w obu kierunkach, aż zewnętrzne ciśnienie zasilania pilota przezwycięży ustawienie sekwencyjne. B04J4 i SV104 to normalnie otwarte dwupozycyjne zawory dwudrożne, które umożliwiają przepływ dwukierunkowy, aż zewnętrzny zasilający zasilanie pilota osiągnie ustawienie sekwencji. Wszystkie trzy zawory są nieczułe na ciśnienie wsteczne, gdy ich rura odpływowa jest podłączona do zbiornika. Serie zaworów sekwencyjnych z bezpośrednim działaniem Parkera B04F3, B04G3, B04K4 i SV105 są sterowane zewnętrznie i zasilane wewnętrznie. Normalnie zamknięte B04F3 i SV105 to dwukierunkowe zawory dwukierunkowe, które uniemożliwiają przepływ przepływu z portu 3 do 2, dopóki zewnętrzne ciśnienie zasilania pilotażowego nie przezwycięży ustawienia sekwencyjnego. Po osiągnięciu ciśnienia sekwencyjnego zawór się otwiera, umożliwiając przepływ z portu 3 do 2. B04G3 to dwupozycyjny, dwudrożny zawór normalnie otwarty, który umożliwia przepływ z portu 2 do 3, aż zewnętrzne ciśnienie pilotowe osiągnie ciśnienie sekwencji blokujące przepływ od 2 do 3. B04K4 to dwupozycyjny, trójdrożny zawór normalnie otwarty, który umożliwia przepływ dwukierunkowy między portami 2 i 3 aż do osiągnięcia ciśnienia sekwencyjnego. Gdy ciśnienie pilota przekroczy ustawione ciśnienie, port 2 zostaje zablokowany i przepływ z portu 3 do portu 4 jest dozwolony. Wewnętrzny odpływ powoduje, że ciśnienie za zaworem jest dodawane do ustawienia ciśnienia zaworu, dlatego najczęściej port za nim jest podłączony do zbiornika. Zawory sekwencji B02E3F i B04E3 działające bezpośrednio w 2 pozycjach, 3-drożne, są sterowane wewnętrznie i odprowadzane od środka. Przepływ z portu 2 do 1 jest zwykle otwarty, dopóki ciśnienie w porcie 1 nie przekroczy ustawienia zaworu, co zamyka port 3 i umożliwia przepływ z portu 1 do portu 2. Bezpośredni zawór sekwencyjny SV103 Parkera z dwupozycyjnym, trójdrożnym zaworem jest sterowany wewnętrznie i odprowadzany z zewnątrz. Przepływ z portu 1 do 2 jest normalnie zamknięty, dopóki ciśnienie na porcie 1 nie przekroczy ustawienia sekwencji, które pozwalają na przepływ z portu 1 do 2. Port 3 to dedykowany odpowietrznik komory sprężynowej, który sprawia, że zawór jest nieczuły na ciśnienie poniżej porcie 2. Typowe zastosowania obejmują: obwody zrzutowe, systemy o wysokim i niskim poziomie, rolnictwo, jednostki energetyczne, budownictwo, obsługę materiałów......
