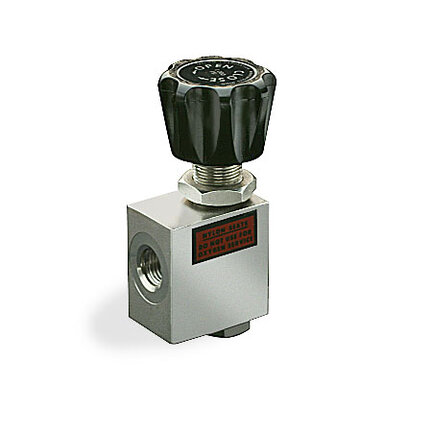

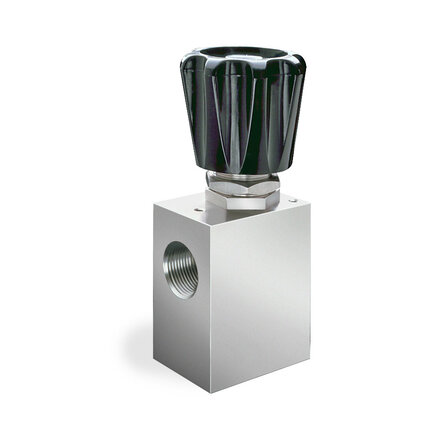

Zawory odcinające, seria 30 - Tescom

Zawory odcinające serii 30 są przeznaczone do zastosowań wysokociśnieniowych i o dużym przepływie, do 10 000 psig / 690 bar, i charakteryzują się współczynnikiem przepływu Cv w zakresie 0,28-20,0. Seria 30 oferuje zawory typu grzybkowego i kątowego z przepływem dwukierunkowym, miękkim gniazdem oraz wbudowanym metalowym ogranicznikiem. Idealne do stosowania w panelach ciśnieniowych urządzeń obsługi naziemnej (GSE), panelach ciśnieniowych oprzyrządowania oraz kolektorach. Nadają się do laboratoriów badawczo-rozwojowych oraz systemów pobierania próbek do analizy gazów.

• Maksymalne ciśnienie robocze: 6000, 10 000 psig / 414, 690 bar
• Materiał korpusu: stal nierdzewna 316
• Materiał gniazda: 30-1100 i 30-1300: Nylatron; 30-1200 i 30-1400: CTFE;
• O-ringi: Buna-N
• Pierścienie podtrzymujące: 30-1100: CTFE; 30-1200: Teflon® z 15% dodatkiem grafitu; 30-1300 i 30-1400: Teflon®
• Pozostałe części: stal nierdzewna 316, stal nierdzewna 17-4
• Temperatura otoczenia i płynu podczas pracy: od -40°F do 165°F / od -40°C do 74°C
• Rozmiar przyłącza i typ: 1/4, 3/8, 1/2, 3/4, 1, 1 1/2; BSP, średnie ciśnienie (dostępne tylko w modelu 30-1100); SAE, NPTF (niedostępne w modelu 30-1400); MS33649
• Przepływ: 30-11X1: Cv = 0,28; 30-11X0: Cv = 0,49; 30-1301: Cv = 1,57; 30-1300: Cv = 2,30; 30-1201: Cv = 8,00; 30-1200: Cv = 10,00; 30-1400: Cv = 20,00;
• Waga: 30-11X1: 1 funt / 0,5 kg; 30-11X0: 3/4 funta / 0,3 kg; 30-1301: 3 i 1/4 funta / 2 kg; 30-1300: 2-1/4 funta / 1 kg; 30-1201: 8 funtów / 4 kg; 30-1200: 7-1/4 funta / 3 kg; 30-1400: 30 funtów / 14 kg;
